فرکانس متر یک دستگاه اندازه گیری است که می تواند برای اندازه گیری فرکانس یا به طور دقیق تر فرکانس یک سیگنال تناوبی با پریود خاص (فاصله ی زمانی بین دو واقعه) استفاده شود. برای اندازه گیری فرکانس می توان از کانتر استفاده کرد. البته روش های دیگری نیز برای اندازه گیری فرکانس وجود دارد، مانند استفاده از اسکوپ (اسیلوسکوپ). کانتر در واقع اساسی ترین قسمت یک دستگاه اندازه گیری فرکانس است که می توان از آن برای شمارش تعداد پالس های ورودی و تقسیم فرکانس استفاده کرد. فرکانس متر یکی از ابزارهای مهم و پرکاربرد در بخش های مختلف سیستم های الکترونیکی و مخابراتی است. این ابزار در 2 نوع آنالوگ یا دیجیتال بسته به مکان و فرکانس اندازه گیری طراحی و عرضه می شود. فرکانس متر وسیله ای برای نمایش فرکانس یک سیگنال الکتریکی تناوبی است. با شرکت تابان کنترل دقیق همراه باشید تا با این ابزار کاربردی بیشتر آشنا شوید.

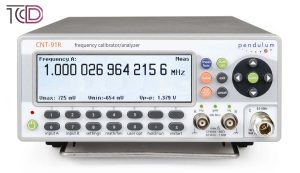

فرکانس متر چیست؟
اصولا یکی از وسایل و ابزارهای مهم مورد استفاده در قسمت های مختلف سیستم های الکترونیکی و مخابراتی فرکانس متر می باشد. این ابزار بسته به مکان و فرکانس مورد اندازه گیری در دو نوع آنالوگ یا دیجیتال طراحی و ارائه می شود. فرکانس متر دستگاهی است که فرکانس سیگنال الکتریکی را در هر زمان اندازه گیری می کند. فرکانس مترها معمولا در مدل های مختلفی تولید می شوند که برای اندازه گیری فرکانس های کمتر از 900 هرتز استفاده می شوند. فرکانس متر با تعادل دو نیروی متضاد کار می کند و تغییر فرکانس به دلیل تغییر این تعادل را می توان با انحراف عقربه در مقیاس اندازه گیری نشان داد. فرکانس متر دارای دو سیم پیچ تنظیم شده در فرکانس های مختلف است؛ هم چنین دارای عقربه ای با توانایی حرکت است.
امروزه کار با میکروکنترلرها امری ضروری است و به موازات آن طراحی آنها نیز وارد فاز جدیدی شده است که امکان انعطاف پذیری بیشتری را فراهم می کند. یکی از این میکروکنترلرها میکروکنترلر AVR است که کاربردهای زیادی دارد. یکی از رایج ترین کاربردهای میکروکنترلرها، انجام محاسبات، اندازه گیری مقادیر و تبدیل مقادیر آنالوگ به دیجیتال است که امروزه در بسیاری از دستگاه ها و ابزارهای الکترونیکی استفاده می شود.
فرکانس به طور کلی به سرعت و تعداد چرخه ها در ثانیه اشاره دارد. یا به عبارت ساده تر، فرکانس تعداد تکرار یک عمل یا رفتار تکرار شده در واحد زمان است که معمولاً به عنوان ثانیه در نظر گرفته می شود.
انواع فرکانس متر کدامند؟
همان طور که در مقدمه هم بیان شد فرکانس متر یا شمارنده فرکانس به دو دسته آنالوگ و دیجیتال تقسیم میشوند. مدلهای قدیمیتر فرکانس سنج ها آنالوگ هستند و نمایشگر مقادیر را به صورت عقربه ای نشان میدهد؛ اما در اندازه گیری دقیق نیستند. مدل جدید این دستگاه از نوع مدرن است که فرکانس را به صورت دیجیتال و با دقت بالا و خطای کم اندازه گیری و نمایش می دهد. فرکانس سنج یا شمارنده فرکانس معمولا تعداد پالس های متناوب (pps) در سیگنال های الکترونیکی را اندازه گیری می کند. در ضمن مولتی متر های دیجیتال پیشرفته شرکت های معروف و بین المللی دنیا مانند فلوک آمریکا یا هیوکی ژاپن و …. عمدا قابلیت اندازه گیری فرکانس با دقت بالا را در خود دارند.
کاربرد هایی از فرکانس متر دیجیتال
- برای آزمایش تجهیزات رادیویی
- اندازه گیری دما، فشار و دیگر مقادیر فیزیکی
- اندازه گیری لرزش، فشار
- مبدل های اندازه گیری
- و…

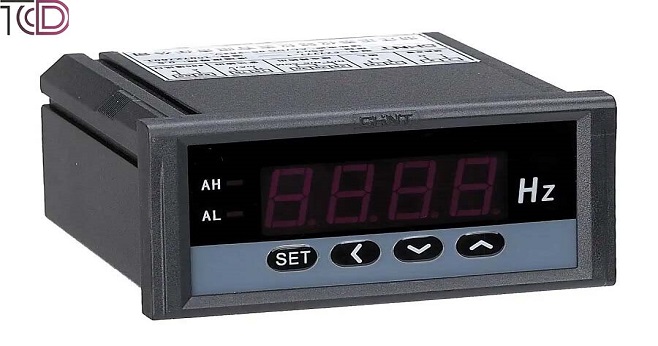

نحوه کار فرکانس متر دیجیتال چگونه است؟
فرکانس متر دیجیتال از مدارهای دیجیتال بهینه شده استفاده می کند. شمارشگر فرکانس تعداد تکرارهای سیگنال ورودی در هر ثانیه را بر اساس لبه های بالا و پایین سیگنال، با توجه به تنظیمات شمارنده شمارش می کند. مدارهای الکترونیکی دارای آی سی به عنوان شمارنده هستند. این IC ها پالس های ورودی را می شمارند. خروجی آنها به صورت یک کد باینری یا BCD است که اغلب توسط دیکدر های مختلف بر روی سون سگمنت یا صفحات ال سی دی نمایش داده می شوند.
منظور از مدار فرکانس متر چیست؟
نمونه ای از یک مدار الکتریکی ساده رزونانس یک سیم پیچ متحرک است. در یک نسخه، این دستگاه از دو سیم پیچ تشکیل شده است که در جهت های مختلف هدایت می شوند و در زوایای قائم به یکدیگر متصل می شوند به گونه ای که کل چیز به یک اشاره گر متصل شده و می تواند حرکت کند. فرکانس های وسط محدوده میتر باعث می شود که جریان در دو سیم پیچ تقریباً از مرکز مقیاس برابر باشد و این را روی نشانگر نشان می دهد. تغییرات فرکانس باعث عدم تعادل در جریان بین دو سیم پیچ می شود و نشانگر به حرکاتی که رخ می دهد پاسخ می دهد. نوع دیگری از فرکانس سنج وجود دارد که از نوع انحراف نیست بلکه از نوع رزونانسی مانند نی است که عموماً در محدوده 10 تا 1000 هرتز استفاده می شود. البته طرح های خاص می توانند با فرکانس کمتر یا بالاتر کار کنند.این فرکانس متر با استفاده از زبانه های فولادی تنظیم می شود که تحت تاثیر جریان الکتریکی عبوری از سیم پیچ به عنوان محدوده ارتعاشی عمل می کند. در رزونانس فقط فرکانس های نی مانند به روش خاصی ارتعاش می کنند.
✅سخن نهایی
در این مقاله به بررسی انواع دستگاه فرکانس متر و مفهوم فرکانس متر پرداختیم. اگر در کسب و کار یا ساختمانی که در آن زندگی می کنید به تجهیزات اندازه گیری فرکانس نیاز دارید، می توانید این محتوا را به طور کامل بخوانید تا به دانسته های خود بیفزایید. با گذشت زمان، فرکانس متر ها تغییر کرده و هر روز فرکانس سنج های جدیدی با دقت بالاتر وارد حوزه تولید میشوند. با وجود دقت بالای فرکانس سنج های دیجیتال، از نوع آنالوگ آن در آزمایشگاه ها و جاهای دیگر استفاده می شود. در این میان باید توجه داشت که امروزه فروشگاه ها و مجموعه های زیادی در ایران این نوع تجهیزات را تولید و عرضه می کنند، که مهم ترین عامل داشتن کیفیت مطلوب است. این مجموعه می تواند با کیفیت ترین ابزار اندازه گیری و ابزار دقیق را با بهترین قیمت در اختیار شما قرار دهد؛ برای دریافت مشاوره و خرید محصولات مورد نیاز خود با شماره های سایت تماس بگیرید.
