سیل دیافراگم

سیل(مهر و موم) دیافراگم تجهیزات ابزار دقیق

دیافراگم سیل برای تجهیزات فشار، اندازه گیری را ایمن تر و قابل اطمینان تر می کند. حتی در شرایط کاری شدید و همچنین برای محافظت از تجهیزات ابزار دقیق فشار و ترانسمیترهای فرایندی مورد استفاده قرار می گیرد.

اصل و اساس دیافراگم سیل و زمان استفاده از آن ها

هنگامی که محیط فرآیند در تماس مستقیم با ابزار فشار قرار می گیرد، اغلب مشکلی ایجاد نمی شود. با این حال، سیالات و محیط‌های خشن می‌توانند به قطعات تحت فشار داخلی تجهیزات ابزار دقیق  آسیب بزنند. در این موارد، دیافراگم سیل می تواند تفاوت بین قرائت های قابل اعتماد و غیرقابل اعتماد را ایجاد کند.

هدف از دیافراگم سیل جداسازی ابزار اندازه گیری فشار از محیط فرآیند است. اغلب برای سخت ترین کارهای اندازه گیری استفاده می شود، مانند زمانی که محیط بسیار گرم یا سرد است، یا زمانی که اتصال فرآیند به سختی به ابزار اندازه گیری متصل می شود. دیافراگم سیل همچنین زمانی استفاده می شود که محیط اندازه گیری شده خورنده، چسبناک، چسبنده یا به راحتی جامد می شود، یا زمانی که فرآیند از نظر شیمیایی با مواد ابزار سازگار نیست مانند محیط های بهداشتی و تولید مواد غذایی که باید دیافراگم ها به طورمنظم تمیز شوند.

دیافراگم سیل چیست؟

دیافراگم سیل که معمولاً به یک گیج فشار، ترانسمیتر یا سوئیچ فشار متصل می شود، دیواره نازکی و انعطاف پذیری است که محیط اندازه گیری شده را از ابزار اندازه گیری فشار جدا می کند.

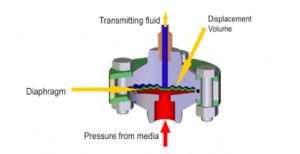

شکل 1- شماتیک عملکرد دیافراگم سیل

فضای بین دیافراگم و ابزار اندازه گیری با یک سیال سیستم (سیال انتقال دهنده) پر شده است که به صورت هیدرولیکی فشار را از دیافراگم انعطاف پذیر منتقل می کند. سطح تماس بین تجهیز اندازه گیری و دیافراگم نسبتاً بزرگ است، که اندازه گیری فشار دقیق تری را تضمین می کند – به خصوص برای فشارهای بسیار کم (<600 mbar) از مزایای استفاده از دیافراگم سیل برای جلوگیری از تماس مستقیم محیط اندازه گیری شده با تجهیزات اندازه گیری فشارمی توان به موارد زیر اشاره کرد:

• رفع گرفتگی و تبلور در ابزار اندازه گیری میشود.
• خوردگی را به حداقل می رساند.
• از عنصر حسگر در برابر دماهای شدید محافظت می کند.

وقتی از دیافراگم سیل استفاده میکنید، ابزار اندازه گیری را می توان در دماهای 130- تا 750+ درجه فارنهایت (90- تا 399+ درجه سانتی گراد) و همچنین با محیط های تهاجمی، خورنده، ناهمگن، ساینده، بسیار چسبناک یا سمی استفاده کرد. طرح‌ها، مواد و سیالات پرکننده دیافراگمی برای بسیاری از کاربردهای صنعتی مانند تولید بیواتانول، تولید کود، و فیلتراسیون فاضلاب در دسترس هستند.

شکل 2- شماتیک کاربرد دیافراگم سیل در محیط های اندازه گیری مختلف

چرا از دیافراگم سیل استفاده کنیم؟

دیافراگم سیل ها اگر به درستی مهندسی شده باشد، از سیستم محافظت میکند فقط اندکی بر دقت (accuracy) تأثیر می گذارد. به این ترتیب، مهر و موم های دیافراگمی طول عمر ابزارهای اندازه گیری فشار را افزایش می دهد و در دراز مدت باعث صرفه جویی قابل توجهی در زمان و هزینه کاربران می شود. دیافراگم سیل همچنین امکان نصب از راه دور از درگاه فشار را از طریق یک کپیلاری تیوب که به طور سفارشی برای کاربرد منحصر به فرد شما مناسب است را امکان پذیر می کند. و به لطف طیف گسترده ای از اتصالات فرآیندی موجود (فلنجدار، رزوه ای و غیره)، آنها می توانند بسیاری از استانداردهای صنعت را برآورده کنند.

شکل 3- اتصالات کپیلاری تیوب و دیافراگم به تجهیزات ابزار دقیق

شرکت های بزرگ توسعه دهنده خدمات کوپلینگ دیافراگم ها معمولا سازندگان تجهیزات ابزاردقیق هستند این کمپانی ها با سفارش های مشتری انواع خدمات را به مشتری ارائه می دهند. ولی در موارد بسیاری به دلیل عدم دسترسی به این شرکت ها و بالا بودن هزینه سفارش این سیستم ها باعث شده که برخی مراکز کالیبراسیون این خدمات را به مشتری های خود دهند. به طوری که انواع دیافراگم ها را میتوان با طیف گسترده ای از تجهیزات ابزار دقیق کوپل کرده و استفاده کرد.

تخصص و برتری شرکت تابان کنترل دقیق در دیافراگم سیل

شرکت تابان کنترل دقیق با یک دهه سابقه در حوزه دیافراگم سیل توانایی ارائه خدمات از جمله موارد زیر را دارا می باشد:

• تامین انواع دیافراگم ها برای انواع صنایع و فرآیندها
• خدمات سیل انواع دیافراگم ها
• تامین انواع کپیلاری تیوب با سایزهای مختلف
• تامین انواع سیالات پرشونده متناسب با محیط تحت اندازه گیری
• تعمیر و جایگزینی قطعات آسیب دیده مربوط به حوزه سیل دیافراگم
