مقدمه

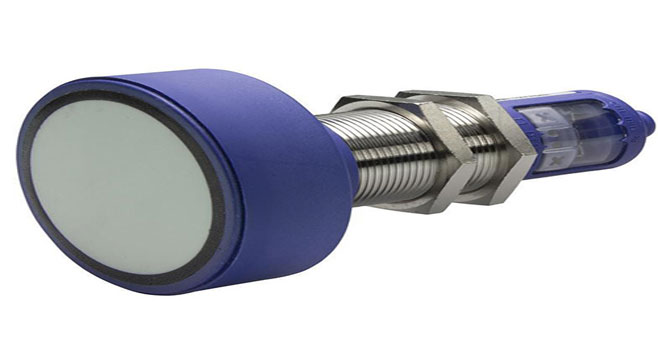

سنسور اولتراسونیک انتخاب مناسبی است
هر فناوری حسگر قابلیت های خاص خود را دارد که ارائه عملکرد قابل اعتماد در مناطق خاصی را ممکن می سازد. در محیط های مرطوب و آلوده، ممکن است پرتو نور سنسور فوتوالکتریک به دلیل پوشش لنز یا بازتاب های فلزی به گیرنده نرسد. اما سنسور اولتراسونیک در محیط های آلوده و کثیف بسیار خوب عمل می کند زیرا امواج صوتی تحت تأثیر گرد و غبار معلق در هوا یا چسبیده به سطح سنسور قرار نمی گیرند. صنایعی که از حسگرهای اولتراسونیک استفاده می کنند عموماً شامل کشاورزی، مواد غذایی و آشامیدنی و بسته بندی هستند. ویژگی های زیر به شما در انتخاب سنسور اولتراسونیک مناسب کمک می کند.
حالت (Mode)
سه روش تشخیص مختلف برای سنسورهای اولتراسونیک وجود دارد: پراکنده، پرتوی و بازتابی.
مهم است که سنسور اولتراسونیک مناسب را انتخاب کنید و جستجو را آسان تر کنید.
حالت انتقال
حالت انتشار بیشتر از بقیه استفاده می شود. در این حالت مبدل یک سری امواج می فرستد و از اکو برای تعیین حضور جسم و فاصله آن استفاده می کند.
نمونه ای از کاربرد انتشار اولتراسونیک، شناسایی قایق ها در یک ستون توخالی برای جلوگیری از برخورد است. در این مثال نمی توان از سنسورهای القایی استفاده کرد، زیرا قایق ها در آب با فواصل دو طرف شناور هستند و از مسیر دور هستند.
سنسورهای فوتوالکتریک نیز به دلیل تاثیرات آب و هوا و رنگ ها و شکل های مختلف کشتی ها به خوبی کار نخواهند کرد.
سنسورهای فراصوت پرتو عرضی
سنسورهای اولتراسونیک Thru-beam دارای دو جزء فرستنده و گیرنده هستند. وقتی پرتو صدا بین این دو مختل شود، نتیجه فعال می شود.
یکی از رایج ترین کاربردهای سنسورهای نوری اولتراسونیک، تشخیص دو ورق و تشخیص تماس ورق در صنعت چاپ است. فرستنده و گیرنده به ردیابی طول کل که بین آنها می گذرد ادامه می دهند. اگر اکو به دست آمده توسط گیرنده حذف شود، یک صفحه دوتایی تشخیص داده می شود. هنگامی که مواد تخلیه می شود، یک قطعه در آن نقطه پیدا می شود، فرآیند برای اتصال ورق های قدیمی و جدید به یکدیگر متوقف می شود.
منعکس کننده نور
در حالت بازتابنده، امواج صوتی از یک بازتابنده یا یک بازتابنده جامد مانند کف یا دیوار منعکس میشوند. این حالت برای اجسامی که در حالت انتشار به سختی تشخیص داده می شوند مناسب است، زیرا اگر اکو به دلیل انحراف و شکست از بین برود، خروجی روشن می شود و فرض می شود که جسم موجود است.
یکی از کاربردهای سنسور اولتراسونیک بازتابی، تشخیص وسیله نقلیه در خط تولید است. کف زیر خودرو مشخص می شود و زمانی که خودرو از زیر سنسور عبور می کند، پژواک زودتر از انعکاس آن از روی زمین برمی گردد.
اکو سریعتر به این معنی است که یک وسیله نقلیه شناسایی شده است. مزیت استفاده از حالت بازتابی این است که هر خودرو فقط یک بار شناسایی می شود. سنسور اولتراسونیک بازتابنده عقب می تواند به جای هر وسیله نقلیه سه جسم مختلف را تشخیص دهد زیرا سه قسمت فلزی و دو قسمت شیشه ای نرم در هر وسیله نقلیه وجود دارد که می تواند اکو گیرنده را منحرف کند.
درب یا بدنه
روکش ها در اشکال، ابعاد و مواد مختلفی تولید می شوند. انتخاب پوشش مناسب به کاربرد و محیط بستگی دارد. روکش های معمولی استوانه ای (12 تا 30 میلی متر)، بسته بندی مسطح (مسطح) و جامد (ضخیم) هستند.
بیشتر محفظههای استوانهای برای نصب آسان به صورت رزوهای ساخته میشوند: به سادگی سوراخ کردن یک سوراخ با اندازه مناسب و سفت کردن یک مهره در هر طرف سنسور است. صفحات سنسوری نیز برای کاربردهایی که فضا محدود است و جایی برای نصب سنسورهای افقی وجود ندارد با زاویه مناسب تولید و عرضه می شود.
متداول ترین مواد برای ساخت لباس پلاستیک و فلز است. اگر برنامه شما به یک سنسور بادوام و قوی نیاز دارد که بتواند گشتاور شدید را تحمل کند، یک پوشش فلزی انتخاب کنید. روش دیگر، برای صرفه جویی در هزینه، پوشش های پلاستیکی را انتخاب کنید.
برخی از سنسورهای اولتراسونیک با عملکردهای متعدد نیز برای شرایط سخت تولید می شوند، مانند مبدل با پوشش PTFE یا طراحی بهداشتی ساخته شده از 100٪ فولاد ضد زنگ.
مبدل با روکش PTFE دارای مقاومت شیمیایی و محافظت در برابر خوردگی است. سنسورهای اولتراسونیک بهداشتی اغلب در صنایع غذایی استفاده می شوند. مدل بهداشتی به جای سنسور استوانه ای با روکش رزوه ای، روکش صاف و صیقلی با طبقه بندی مواد غذایی خاص دارد. این روکش صیقلی برای شستشوی پرفشار مناسب است و بر خلاف روکش دندانه دار از رشد باکتری ها جلوگیری می کند.
محدوده اندازه گیری
هنگام انتخاب سنسور اولتراسونیک شما باید محدوده عملکرد سنسور را مشخص کنید. فاصله کاری سنسورهای اولتراسونیک ما از 10 تا 10000 میلی متر (1/2 اینچ تا 33 فوت) است، همانطور که مشخصات ذکر شده است. محدوده اندازه گیری که برای شما مناسب است به کاربرد شما بستگی دارد.
هر چه مبدل کوچکتر باشد، برد عملیاتی آن کمتر است. همچنین توجه داشته باشید که تمام سنسورهای اولتراسونیک دارای یک ناحیه مرده در جلوی صفحه سنسور خود هستند. منطقه مرده به این دلیل رخ می دهد که مبدل باید قبل از بازگشت اکو مدوله شود، در غیر این صورت زنگ حسگر با آن تداخل خواهد داشت. فرآیند خیس شدن زمان می برد. بنابراین، اشیایی که خیلی نزدیک به مبدل هستند ممکن است قبل از اینکه مبدل برای دریافت آن آماده شود، پژواک را برگردانند.
