ابزار رفراکتومتر برای اندازهگیری ضریب شکست (n) در محلولها مورد استفاده قرار میگیرد. این ضریب شکست به عنوان یک شاخص مهم در تعیین خلوص محلولها و شناسایی اجزای تشکیلدهنده آنها عمل میکند. انواع مختلفی از رفراکتومترها وجود دارد که هر کدام بر اساس طراحی خاص خود، کاربردهای متنوعی را ارائه میدهند.
انواع رفراکتومتر کدامند؟
رفراکتومترها، ابزارهایی برای اندازهگیری ضریب شکست نور، به چهار دسته کلی تقسیم میشوند. این دستهبندی شامل رفراکتومترهای آبه، رفراکتومترهای دستی، رفراکتومترهای دیجیتال، و رفراکتومترهای تخصصی است. رفراکتومترهای دیجیتال نیز به دو نوع اتوماتیک و اینلاین تقسیمبندی میگردند. رفراکتومترهای آبه، به نام ابه نامگذاری شدهاند، و رفراکتومترهای دستی، ابزارهایی قابل حمل و سبک هستند. رفراکتومترهای دیجیتال، با دقت و کارایی بالا، در دو نوع اتوماتیک و اینلاین موجودند. رفراکتومترهای تخصصی، برای کاربردهای خاص و صنعتی طراحی شدهاند.
رفراکتومتر Abbe
در سال ۱۸۶۹، ارنست آبه دستگاهی انقلابی به نام رفراکتومتر آبه را معرفی کرد. این دستگاه، که اولین رفراکتومتر تجاری محسوب میشود، پایه و اساس فناوریهای مدرن را بنا نهاد. علیرغم پیشرفتهای چشمگیر در طول سالها، ساختار اصلی رفراکتومترها همچنان به طراحی اولیه آبه وفادار مانده است. این ثبات در طراحی، شاهدی بر کارایی و دقت این ابزار است.
در پیکربندی نشان دادهشده، محلول مورد آزمایش در میان دو منشور قرار میگیرد. این دو منشور، که بر روی یک محور چرخان نصب شدهاند، شامل منشور منور و منشور شکست هستند. منشور شکست از مادهای با ضریب شکست بالا، مانند یاقوت کبود، ساخته شده و سطحی صاف دارد. در مقابل، منشور منور دارای سطحی ناهموار است تا نور را در جهات مختلف پراکنده کند. این پیکربندی به گونهای طراحی شده است که نور از منشور منور به سمت منشور شکست حرکت کرده و در این فرایند، اطلاعات ارزشمندی را در مورد محلول مورد بررسی ارائه دهد.
نور، پس از ورود به نمونه، با سطح منشور برخورد میکند و دچار انحراف میشود. این نور منحرفشده، وارد بخش تلسکوپ رفراکتور میگردد. در این قسمت، دو منشور Amici تنظیمشده وجود دارد که با جمعآوری اشعههای نور پراکنده، از واگرایی آن جلوگیری میکنند و در نتیجه، نور سفید مستقیمی را تولید مینمایند.
برای اندازهگیری، منشورها در قسمت چرخان قرار میگیرند و تا زمانی که مرز بین مناطق روشن و تاریک با مرکز دید همترازی داشته باشد، میچرخند. سپس، مقادیر ضریب شکست را میتوان از روی مدرج دستگاه مشاهده کرد. در مدلهای جدیدتر رفراکتومتر آبه، ویژگیهای پیشرفتهای وجود دارد که شامل پایدارسازی دمای منشور، تلسکوپ ثابت و یک دید ترکیبی از مرز سایه و مدرج است که منجر به تسریع در روند اندازهگیری میشود. ابعاد نسبتاً بزرگ این رفراکتومتر، آن را برای استفاده در آزمایشگاهها مناسب میکند. این دستگاه قادر است ضریب شکست محلولها و جامدات را با دقت بالایی اندازهگیری نماید.
رفراکتومتر دستی

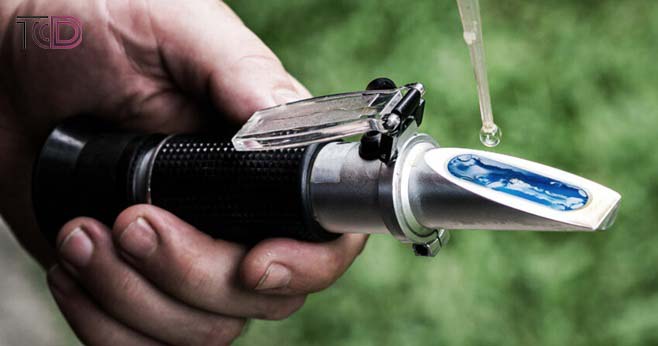

رفراکتومتر زاویه بحرانی، بهویژه نوع دستی آن، ابزاری ضروری و محبوب در زمینه اندازهگیری ضریب شکست است. این دستگاههای کوچک و قابل حمل، با دقت و سادگی، سنجش ضریب شکست را امکانپذیر میکنند. تنها با چند قطره از محلول مورد نظر، رفراکتومتر دستی بهسرعت نتایجی قابل اعتماد ارائه میدهد. این ویژگی آن را به انتخابی ایدهآل برای سنجشهای میدانی تبدیل کرده است، بهویژه در صنایع کشاورزی، جایی که کشاورزان از آن برای ارزیابی کیفیت محصولات و میوهها استفاده میکنند. رفراکتومتر دستی، با قابلیت حمل و سهولت استفاده، به ابزاری ضروری در سنجش سریع و دقیق ضریب شکست تبدیل شده است.
ساختار رفرکتومتر دستی
در رفراکتومتر دستی، نور با استفاده از یک لبه منور خاص ایجاد میشود که زاویه نور را تنظیم میکند و نمونه را در جای خود نگه میدارد. سپس، نور از نمونه عبور کرده و به سمت منشور اندازهگیری و مجموعهای از لنزها هدایت میشود. در نهایت، نور به یک میدان دید مجهز به مدرج میرسد، که برای خواندن و اندازهگیری استفاده میشود. این طراحی متفاوت از رفراکتومتر نوع آبه است که از منشور منور استفاده میکند. ساختار رفرکتومتر دستی در تصویر زیر نشان داده شده است.

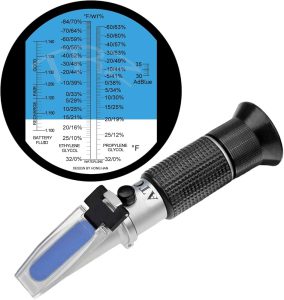

صفحه مدرج، ابزاری انعطافپذیر است که میتواند بر اساس نیازهای مختلف، مقادیر متنوعی را اندازهگیری و نمایش دهد. این صفحه میتواند بر حسب واحدهای مختلف مانند درجه بریکس، nD، پلاتو، یا درجه بومِه، مقادیر را درجهبندی کند. همچنین، میتواند به صورت مستقیم درصد ماده حلشده در یک محلول، مانند الکل یا گلیکول، را نشان دهد و به این ترتیب، کاربردهای متنوعی در صنایع مختلف داشته باشد.
کالیبراسیون رفراکتومتر دستی یک فرایند ساده است که با استفاده از پیچ کالیبره و آب مقطر به عنوان مرجع انجام میشود. این روش برای جبران تغییرات دمایی در دستگاه مورد استفاده قرار میگیرد. برخی از مدلهای پیشرفتهتر رفراکتومتر دستی دارای سیستم جبرانساز دما داخلی هستند که از نوار بیمتال استفاده میکند. این نوار در پاسخ به تغییرات دما خم میشود و به طور خودکار تنظیمات لازم را اعمال میکند.
رفراکتومتر دیجیتال
دستگاههای رفراکتومتر دیجیتال مجهز به یک دیود ساطعکننده نور (LED) هستند که در بالای منشور قرار گرفته و به عنوان منبع نور برای روشن کردن نمونه مورد آزمایش عمل میکند. سپس، نور شکسته شده توسط یک حسگر دریافت میشود و زاویه شکست آن محاسبه میگردد. این فرایند به تعیین ویژگیهای اپتیکی نمونه کمک میکند. این مرحله در تصویر زیر نشان داده شده است.
اندازهگیریهای دقیق در علم اپتیک، بهویژه در مورد ضریب شکست، به دلیل حساسیت به دما، نیازمند تصحیح دمایی هستند. رفراکتومترهای دیجیتال، با ارائه مزایایی همچون سهولت استفاده، تصحیح دمایی خودکار و تنظیمات انعطافپذیر، در مقایسه با تجهیزات مشابه، برتری دارند. این رفراکتومترها در اندازههای کوچکتر، به نام رفراکتومتر دستی یا پرتابل، در دسترس هستند. اگرچه میتوان این دستگاهها را برای اهداف خاص سفارشی کرد، اما این کار ممکن است کاربرد آنها را محدودتر نماید. این رفراکتومترها با قابلیتهای پیشرفته، انعطافپذیری و دقت بالایی را در اندازهگیریهای اپتیکی ارائه میدهند.
انواع رفراکتومتر دیجیتال
دستگاههای رفراکتومتر دیجیتال، ابزارهایی پیشرفته برای اندازهگیری و ثبت شاخص انکسار هستند. این دستگاهها به دو دسته اصلی تقسیم میشوند: دستی و اتوماتیک. در میان این دو دسته، رفراکتومترهای اتوماتیک، به ویژه انواع نیمهاتوماتیک و تمام اتوماتیک، محبوبیت بیشتری دارند. این دستگاهها با دقت بالا و کارایی آسان، در طیف وسیعی از کاربردها مورد استفاده قرار میگیرند.
رفراکتومترهای دیجیتال اتوماتیک
رفراکتومترهای دیجیتال اتوماتیک با هدف بهبود کارایی و دقت اندازهگیریها طراحی شدهاند. این دستگاهها با کاهش دخالت انسانی، میزان خطای ناشی از اپراتور را به حداقل میرسانند و نتایج سریعتر و دقیقتری ارائه میدهند. رفراکتومترهای اتوماتیک امکان اندازهگیری در شرایط محیطی مختلف و کنترلنشده، از جمله دماهای گوناگون و نورهای با طول موج متفاوت را فراهم میکنند. این ویژگیها بهطور قابل توجهی بر سرعت و صحت فرآیند اندازهگیری تاثیر میگذارد و استفاده از آنها را در محیطهای علمی و صنعتی بهینهتر میکند. با این دستگاهها، کاربر میتواند با اطمینان بیشتری به نتایج حاصله اعتماد کند و در صرفهجویی زمان و منابع نقش موثری ایفا کند.
تنوع زیادی در پیکربندیهای رفراکتومترها وجود دارد که با سیستمهای اتوماتیک و پمپی سازگار هستند. این دستگاهها قادر به بارگذاری، تجزیه و تحلیل و برداشتن نمونهها از محلولهای مختلف هستند. یکی از مزایای این رفراکتومترها، قابلیت اندازهگیری مداوم و نظارت بر فرایندهای جاری است. رفرکتومترهای اتوماتیک معمولاً برای کاربردهای خاص طراحی میشوند و با وجود محدودیتها، عملکرد بهینهای در وظایف اختصاصی خود ارائه میدهند.
رفراکتومترهای دیجیتال اینلاین
این رفراکتومترهای دیجیتال پیشرفته، ابزارهایی ضروری برای نظارت بر فرآیندهای مداوم در صنایع مختلف هستند. آنها به طور معمول بر روی تانکها و سیستمهای لولهکشی نصب میشوند و به دلیل طراحی مقاوم و مستحکم خود، نیاز به تعمیرات را به حداقل میرسانند. این دستگاهها به طور مداوم و در لحظه، غلظت و بریکس مواد را اندازهگیری میکنند و به این ترتیب، کنترل کیفیت محصول در مراحل مختلف تولید را تضمین مینمایند. این فناوری، نظارت دقیق و موثر بر فرآیندهای تولید را امکانپذیر میسازد و به بهبود کارایی و کیفیت محصولات کمک میکند.
ابزارهای پیشرفتهای که در زمینه کنترل کیفیت مورد استفاده قرار میگیرند، از اهمیت بالایی برخوردارند، به ویژه در موقعیتهایی که نیاز به پاسخ فوری و دقیق است تا فرایندها بهینهسازی شوند. این تجهیزات در تنظیم و کنترل مراحل حساس تولید، مانند تصفیه و تضمین کیفیت محصول، نقش کلیدی ایفا میکنند.
رفراکتومترهای تخصصی
رفراکتومترهای تخصصی، ابزارهایی دقیق و تخصصی هستند که برای اندازهگیریهای خاص طراحی شدهاند. این رفراکتومترها بر اساس اصول علمی مشابه رفراکتومترهای معمولی عمل میکنند، اما با تنظیمات و کالیبراسیونهای ویژهای برای کاربردهای خاص خود، مانند اندازهگیری بریکس یا شوری، بهینهسازی شدهاند. دو نوع رایج از این رفراکتومترهای تخصصی، رفراکتومتر بریکس و رفراکتومتر شوری هستند که هر کدام برای اهداف مشخصی در صنایع مختلف مورد استفاده قرار میگیرند.
رفراکتومتر بریکس
رفراکتومتر بریکس، ابزاری تخصصی و پرکاربرد در اندازهگیری قند محلولهاست. این دستگاه بر اساس تغییر ضریب شکست نور در محلولهای قندی، عمل میکند. هرچه غلظت قند بالاتر باشد، ضریب شکست بیشتر است. رفراکتومتر بریکس با درجه بریکس کالیبره میشود، اما باید توجه داشت که سایر ذرات محلول نیز میتوانند بر این اندازهگیری تأثیرگذار باشند. به همین دلیل، بریکس بیشتر به عنوان یک شاخص نسبی از میزان قند، به ویژه در صنایع غذایی، مورد استفاده قرار میگیرد.
رفراکتومترهای بریکس، ابزارهایی تخصصی هستند که برای سنجش غلظت در محدودههای خاص طراحی شدهاند. برای مثال، رفراکتومتر عسل، بهینهسازی شده برای اندازهگیری غلظت بریکس بین 60 تا 90 درجه، در حالی که رفراکتومتر میوه، محدودهای از 0 تا 12 درجه بریکس را پوشش میدهد. این تخصصیسازی، دقت سنجش را بهبود میبخشد، زیرا هر رفراکتومتر برای محدودهای خاص کالیبره شده است. به همین دلیل، انتخاب رفراکتومتر مناسب بر اساس محصول مورد نظر، اهمیت دارد تا نتایج دقیقتری به دست آید.
