آیا تا به حال به این فکر کردهاید که چگونه میتوان سطح مایعات خورنده، جامدات پودری یا حتی مواد غذایی را بدون هیچ تماسی و با دقتی شگفتانگیز اندازهگیری کرد؟ راز این کار در امواج فراصوت نهفته است. در دنیای ابزار دقیق، انواع سطح سنج التراسونیک و کاربردهای آن به عنوان یک راهحل هوشمندانه و غیرتهاجمی، انقلابی در فرآیندهای صنعتی ایجاد کردهاند. این تجهیزات با استفاده از تکنولوژی پیشرفته، امکان مانیتورینگ دقیق سطح مواد را در مخازن مختلف فراهم میکنند. اگر به دنبال درک عمیقتر این فناوری و کشف کاربردهای گسترده آن هستید، این مقاله جامع برای شما نوشته شده است.
سطح سنج التراسونیک چیست و چگونه کار میکند؟
سطح سنج التراسونیک (Ultrasonic Level Transmitter) یک ابزار اندازهگیری سطح بدون تماس است. اساس کار آن شباهت زیادی به سیستم ردیابی خفاشها (سونار) دارد. سنسور این دستگاه که در بالای مخزن نصب میشود، یک پالس صوتی با فرکانس بالا (التراسونیک) به سمت سطح ماده (مایع یا جامد) ارسال میکند. این پالس پس از برخورد با سطح، بازتاب شده و توسط همان سنسور دریافت میشود.
دستگاه با اندازهگیری دقیق زمان رفت و برگشت این پالس (Time of Flight) و با علم به سرعت صوت در آن محیط، فاصله بین سنسور تا سطح ماده را محاسبه میکند. سپس با کسر این فاصله از ارتفاع کل مخزن، سطح دقیق ماده درون آن به دست میآید. این اطلاعات معمولاً به صورت یک سیگنال استاندارد (مثلاً 4-20 میلیآمپر) به اتاق کنترل یا نمایشگر ارسال میشود.
انواع اصلی سطح سنج های التراسونیک
اگرچه اساس کار همه این تجهیزات یکسان است، اما بر اساس ساختار و نوع کاربرد، میتوان آنها را به دو دسته اصلی تقسیم کرد. شناخت انواع سطح سنج التراسونیک و کاربردهای آن به شما کمک میکند تا بهترین گزینه را برای نیاز خود انتخاب کنید.

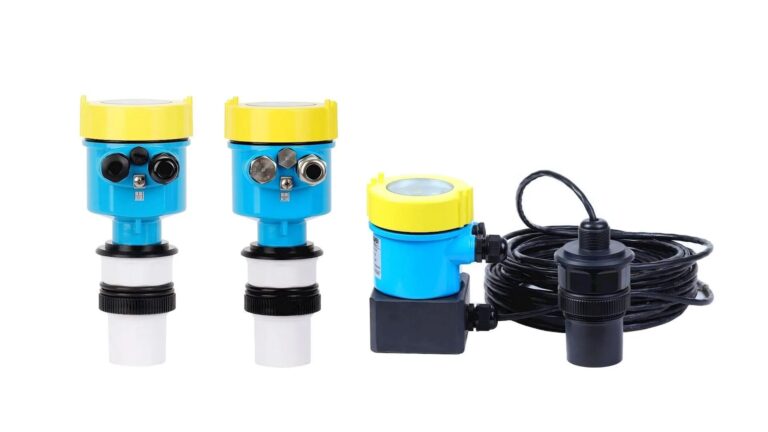

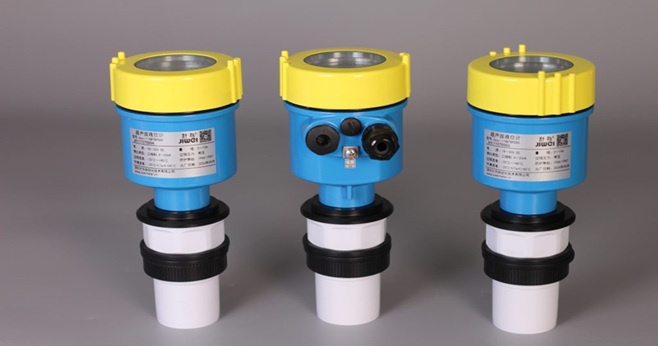

سطح سنجهای التراسونیک یکپارچه (Compact)
در این مدل، سنسور (ترانسدیوسر) و بخش پردازشگر الکترونیکی در یک بدنه واحد و یکپارچه قرار دارند. این طراحی، نصب و راهاندازی را بسیار ساده میکند. سطحسنجهای کامپکت برای کاربردهای عمومی و مخازنی که شرایط محیطی پیچیدهای ندارند، مانند مخازن آب، پسابهای معمولی و برخی مواد شیمیایی غیرخورنده، گزینهای ایدهآل و اقتصادی محسوب میشوند.
سطح سنجهای التراسونیک مجزا (Remote)
در این نوع، سنسور و واحد الکترونیکی از یکدیگر جدا هستند و توسط یک کابل به هم متصل میشوند. این ساختار به شما اجازه میدهد تا سنسور را در محیطهای سخت و پرخطر (مانند دماهای بسیار بالا، لرزش شدید یا اتمسفرهای انفجاری) نصب کرده و واحد الکترونیکی را در یک مکان امن و قابل دسترس قرار دهید. این ویژگی، انعطافپذیری و ایمنی را به شکل چشمگیری افزایش میدهد.
کاربردهای گسترده لول ترانسمیتر التراسونیک
تکنولوژی غیر تماسی، این ابزارها را برای طیف وسیعی از صنایع مناسب ساخته است. از مایعات شفاف گرفته تا جامدات دانهای، این سنسورها میتوانند سطح را با اطمینان اندازهگیری کنند. برخی از مهمترین کاربردهای آن عبارتند از:
- صنعت آب و فاضلاب: اندازهگیری سطح آب در مخازن ذخیره، چاهها، ایستگاههای پمپاژ و حوضچههای تصفیه فاضلاب.
- صنایع شیمیایی و پتروشیمی: مانیتورینگ سطح انواع اسیدها، بازها، حلالها و مواد اولیه شیمیایی در مخازن ذخیره.
- صنایع غذایی و دارویی: کنترل سطح مواد اولیه مانند شیر، روغن، شربت، و همچنین مواد پودری بدون ایجاد آلودگی.
- صنعت سیمان و معدن: اندازهگیری سطح مواد جامد فلهای مانند سیمان، سنگ آهک، شن و ماسه در سیلوها و هاپرها.
مزایا و معایب سطح سنج التراسونیک در یک نگاه
هر فناوری در کنار مزایای خود، محدودیتهایی نیز دارد. برای انتخابی آگاهانه، بهتر است با هر دو جنبه این تجهیزات آشنا شوید.
| مزایا | معایب | ملاحظات کلیدی |
|---|---|---|
| اندازهگیری غیر تماسی (عدم خوردگی و آلودگی) | تحت تأثیر کف (Foam) و بخارات سنگین قرار میگیرد. | برای مایعاتی که کف تولید میکنند، سطح سنج راداری گزینه بهتری است. |
| نصب و راهاندازی آسان و سریع | تغییرات دما و فشار بر دقت آن تأثیرگذار است. | مدلهای پیشرفته دارای سنسور دمای داخلی برای جبران خطا هستند. |
| مناسب برای مایعات و جامدات مختلف | دارای یک “ناحیه مرده” (Blanking Distance) در نزدیکی سنسور است. | باید اطمینان حاصل کرد که حداکثر سطح ماده وارد این ناحیه نمیشود. |
| عدم وجود قطعه متحرک و نیاز به نگهداری کم | در محیطهای دارای گرد و غبار شدید ممکن است با خطا مواجه شود. | استفاده از مدلهای با فرکانس پایینتر در این شرایط کمککننده است. |
جمعبندی: انتخابی هوشمندانه برای کنترل فرآیند شما
همانطور که دیدیم، انواع سطح سنج التراسونیک و کاربردهای آن بسیار گسترده و متنوع است. این ابزار به دلیل ماهیت غیر تماسی، دقت قابل قبول و نصب آسان، به یکی از محبوبترین تجهیزات ابزار دقیق در صنایع مختلف تبدیل شده است. با این حال، انتخاب مدل مناسب نیازمند در نظر گرفتن عواملی چون نوع ماده، شرایط محیطی مخزن (دما، فشار، بخار و گرد و غبار) و بودجه شماست.
برای اطمینان از یک انتخاب بینقص و بهینهسازی فرآیندهای صنعتی خود، مشاوره با متخصصان امری ضروری است. کارشناسان مجرب ما در مجموعه تابان کنترل دقیق آمادهاند تا با بررسی دقیق نیازهای شما، بهترین و کارآمدترین لول ترانسمیتر و سایر تجهیزات اندازهگیری مانند فلومتر را به شما معرفی کنند. با ما تماس بگیرید و از تجربهی ما برای ارتقای کسبوکار خود بهرهمند شوید.
