در دنیای بیپایان صنایع شیمیایی، پتروشیمی، داروسازی و تصفیه فاضلاب، اندازهگیری دقیق جریان سیالات یکی از حیاتیترین پارامترها برای کنترل فرآیند، ایمنی و بهرهوری اقتصادی است. با این حال، زمانی که با سیالات خورنده (Corrosive Fluids) مانند اسیدهای قوی، بازها، حلالهای آلی و مواد شیمیایی تهاجمی سر و کار داریم، انتخاب تجهیز مناسب به یک چالش مهندسی تبدیل میشود.

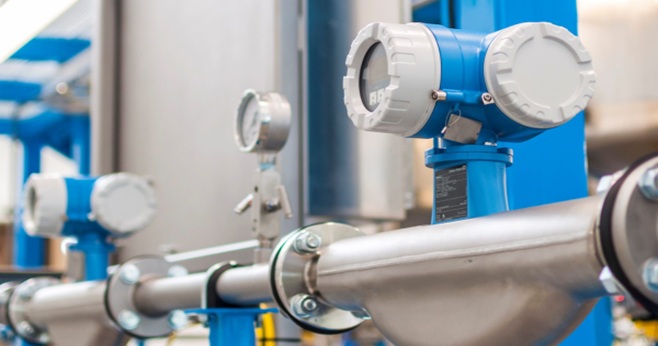

در این مقاله جامع، به بررسی دقیق فناوریهای مختلف فلومتر برای سیالات خورنده و شیمیایی میپردازیم و مزایا، معایب و نکات کلیدی در انتخاب هر کدام را بررسی میکنیم.؟
چرا انتخاب فلومتر برای سیالات خورنده دشوار است؟
سیالات شیمیایی به دلیل خاصیت واکنشپذیری بالا میتوانند قطعات داخلی فلومتر را تخریب کنند. این تخریب نه تنها باعث خرابی زودرس تجهیز و هزینههای بالای تعمیر و نگهداری میشود، بلکه میتواند منجر به نشت مواد سمی و خطرات زیستمحیطی و جانی گردد. چالشهای اصلی عبارتند از:
- خوردگی شیمیایی: از بین رفتن سنسورها و بدنه فلومتر.
- سایش (Erosion): در صورتی که سیال حاوی ذرات معلق باشد.
- تغییرات دما و فشار: که بر عملکرد دقت دستگاه تاثیر میگذارد.
- ایمنی: نیاز به استانداردهای ضد انفجار (ATEX/IECEx) در محیطهای شیمیایی.
۱. فلومتر مغناطیسی (Electromagnetic Flowmeter)
فلومترهای مغناطیسی یا “مگمترها” یکی از محبوبترین گزینهها برای سیالات شیمیایی رسانا هستند.
نحوه عملکرد
این دستگاه بر اساس قانون القای فارادی کار میکند. وقتی یک سیال رسانا از میان میدان مغناطیسی عبور میکند، ولتاژی ایجاد میشود که با سرعت جریان متناسب است.
چرا برای سیالات خورنده مناسب است؟
- بدون قطعات متحرک: هیچ بخشی در مسیر جریان حرکت نمیکند که دچار استهلاک مکانیکی شود.
- پوششهای مقاوم (Liners): داخل لوله فلومتر را میتوان با موادی نظیر PTFE (تفلون)، PFA یا Hard Rubber پوشاند که در برابر اسیدهای بسیار قوی مقاوم هستند.
- الکترودهای خاص: الکترودهای دستگاه که با سیال در تماس هستند را میتوان از جنس تانتالیوم، پلاتین، تیتانیوم یا هستلوی (Hastelloy) ساخت.
محدودیت: سیال حتماً باید رسانایی الکتریکی داشته باشد (برای مشتقات نفتی و روغنها مناسب نیست).
۲. فلومتر آلتراسونیک (Ultrasonic Flowmeter) – نوع Clamp-on
اگر به دنبال روشی هستید که اصلاً با سیال خورنده در تماس نباشد، تکنولوژی آلتراسونیک بهترین انتخاب است.
نحوه عملکرد
این فلومترها از امواج صوتی برای اندازهگیری سرعت سیال استفاده میکنند. در مدلهای Clamp-on، سنسورها روی سطح خارجی لوله نصب میشوند.
مزایا برای صنایع شیمیایی
- عدم تماس با سیال (Non-invasive): سنسورها خارج از لوله هستند، بنابراین خوردگی معنایی ندارد.
- نصب بدون توقف خط: برای نصب نیازی به بریدن لوله یا توقف فرآیند نیست.
- ایمنی مطلق: احتمال نشت مواد شیمیایی به صفر میرسد.
- محدودیت: دقت آن نسبت به مدلهای داخل خطی (In-line) کمتر است و به ضخامت و جنس لوله بستگی دارد.
۳. فلومتر کوریولیس (Coriolis Mass Flowmeter)
زمانی که دقت بالا و اندازهگیری دبی جرمی (به جای حجمی) مد نظر باشد، فلومتر کوریولیس حرف اول را میزند.
نحوه عملکرد
این فلومتر از اثر کوریولیس برای اندازهگیری مستقیم جرم سیال استفاده میکند.
ویژگیها در برابر مواد شیمیایی
- دقت بینظیر: دقیقترین نوع فلومتر در بازار است.
- متریال مقاوم: لولههای نوسانکننده داخلی معمولاً از جنس Stainless Steel 316L ساخته میشوند، اما برای سیالات خورندهتر از Hastelloy C22 یا تیتانیوم استفاده میشود.
- اندازهگیری چندگانه: همزمان دبی جرمی، چگالی و دما را اندازهگیری میکند.
- محدودیت: قیمت بسیار بالایی دارد و برای لولههای با سایز بسیار بزرگ سنگین و هزینهبر است.
۴. فلومترهای توربینی با متریال پلاستیکی (Turbine Flowmeters)
فلومترهای توربینی کلاسیک معمولاً از استیل ساخته میشوند، اما برای کاربردهای شیمیایی، مدلهای پلاستیکی مهندسی شده وجود دارند.
نحوه عملکرد
جریان سیال باعث چرخش یک پروانه (Rotor) میشود که سرعت چرخش آن با سرعت سیال متناسب است.
کاربرد در مواد شیمیایی
برای اندازهگیری حلالها یا آبهای صنعتی با خورندگی کم، از بدنه و پروانههایی از جنس PVC، PVDF یا Polypropylene استفاده میشود.
محدودیت: قطعات متحرک دارند و در صورت وجود ذرات معلق یا خورندگی شدید، پروانه به سرعت آسیب میبیند.
۵. فلومترهای سطح متغیر یا روتامتر (Variable Area Flowmeters)
روتامترها سادهترین و اقتصادیترین روش اندازهگیری جریان هستند.
ساختار مقاوم
برای سیالات شیمیایی، روتامترهایی با بدنه کاملاً پلاستیکی (از جنس PVC یا Trogamid) و شناورهای مقاوم ساخته میشوند. همچنین مدلهای فلزی با پوشش داخلی PTFE برای فشارهای بالا موجود است.
مزیت: نیازی به برق ندارند و برای سیستمهای ساده بسیار عالی هستند.
متریالهای کلیدی در بدنه و سنسورها (Materials of Construction)
در انتخاب فلومتر برای سیالات خورنده، شناخت متریال به اندازه خودِ تکنولوژی مهم است:
- PTFE / PFA (تفلون): پادشاه مقاومت شیمیایی. تقریباً در برابر تمامی اسیدها و بازها مقاوم است.
- Hastelloy C: آلیاژی فوقالعاده مقاوم برای جاهایی که استیل ۳۱۶ کم میآورد (مانند محیطهای دارای کلر).
- Tantalum (تانتالیوم): برای اسیدهای بسیار تهاجمی مانند اسید سولفوریک غلیظ در دمای بالا.
- Titanium: مقاومت عالی در برابر آب دریا و محیطهای اکسیدکننده.
نکات کلیدی در انتخاب فلومتر مناسب (Checklist)
قبل از خرید یا طراحی سیستم، به این سوالات پاسخ دهید:
- نوع سیال چیست؟ (فرمول شیمیایی و غلظت دقیق اسید یا باز).
- آیا سیال رسانا است؟ (اگر بله، فلومتر مغناطیسی اولویت دارد).
- دما و فشار فرآیند چقدر است؟ (پلاستیکها در دمای بالا محدودیت دارند).
- دقت مورد نیاز چقدر است؟ (کوریولیس برای دقت بالا، مغناطیسی برای دقت متوسط).
- آیا سیال دارای ذرات جامد است؟ (فلومترهای مغناطیسی و کوریولیس با ذرات معلق سازگارترند).
نتیجهگیری
انتخاب فلومتر برای سیالات خورنده و شیمیایی یک تصمیم حساس است که مستقیماً بر طول عمر سیستم و ایمنی کارکنان تاثیر میگذارد. فلومترهای مغناطیسی با لایینگ PTFE به دلیل قیمت مناسب و عملکرد عالی، انتخاب اول در اکثر صنایع شیمیایی هستند. اما در موارد خاص، فلومترهای آلتراسونیک غیرتماسی یا کوریولیسهای دقیق میتوانند بهترین راهکار باشند.
همواره توصیه میشود قبل از نهایی کردن انتخاب، دیتاشیت (Data Sheet) مواد شیمیایی (MSDS) را با جداول مقاومت شیمیایی سازنده فلومتر تطبیق دهید تا از سازگاری کامل اطمینان حاصل کنید.
