ترموول ها (Thermowells) لوله های توخالی هستند که در یک انتها بسته و در انتهای دیگر آجدار (شیاردار، دنده دار) هستند. آنها به طور دائم در یک لوله یا مخزن قرار می گیرند تا بتوان از پروب های دما برای اندازه گیری دمای مواد در لوله استفاده کرد. این محفظه ای است که برای محافظت از پروب سنسور دمای RTD (یا ترموکوپل) در برابر مواد خطرناک یا محیط های شدید استفاده می شود. انجمن ASTM واژه ترموول را به عنوان یک لوله داخل شونده انتها بسته که برای قرار دادن یک عنصر حساس به دما تعریف کرده که با وسایل اتصال محكم به یک مخزن تعبیه شده است. ترموول بخش مهمی از سیستم اندازه گیری دما می باشد. نصب تجهیزات دما در جاهایی که احتمال خوردگی و آسیب رسیدن به ترمومتر در اثر خوردگی یا فشار بالای مواد وجود داشته باشد از غلاف یا ترموول ها استفاده می گردد. در نتیجه از محیط زیست و پرسنل عملیات و روش تهاجمی فشار بالا و نرخ جریان محافظت می کند. سنسور دمای خود را حفظ می کند، بنابراین دماسنج می تواند داده ها را در حین کار تبادل کند. اتصال لوله ای شکل که از یک طرف بسته است و سنسورهای دمایی مانند ترمومتر ترموکوپل درون آن قرار می گیرد.
دلیل استفاده از ترموول چیست؟
اگر اندازه گیری برای ایمنی پلنت یا راندمان تولید حیاتی نباشد، و اگر سیال فرآیند تهاجمی یا خطرناک نباشد؛ ممکن است یک دماسنج صنعتی از جنس استنلس استیل 304 یا 316، غلاف شده و صنعتی بدون استفاده از ترموول و از طریق اتصالات فشاری مناسب وارد خط لوله یا مخرن در پلنت شود. در شرایط زیر میبایست از ترموول استفاده کنیم:
- اگر چنین است که جسم اندازه گیری شده یا آیتم نشتی دارد، این خطرناک است.
- اگر جسم یا ناحیه اندازه گیری شده احتمال دارد به سنسور دما آسیب برساند.
- هنگامی که فشار به قسمت حسگر دما اعمال می شود.
- هنگامی که جسم اندازه گیری شده دارای سرعت جریان 2 متر بر ثانیه یا بیشتر باشد.
- شما باید از ترموول در صنایع غذایی و دارویی استفاده کنید.
- به طور کلی شرایطی در محیط باشد که اگر از ترموول استفاده کنیم، سنسور را از آسیب های فیزیکی، شیمیایی و خورندگی محفوظ می دارد.
- و…
اهداف استفاده از ترموول
محافظت کننده
هدف اصلی ترموول این است که به عنوان یک مانع برای محافظت از دماسنج ها و سایر ابزارهای مشابه عمل کند. گاهی اوقات به این دلیل که مایعات اندازه گیری شده ماهیت خورنده دارند.
بالا بردن قابلیت سرویس دهی
ابزارهای اندازه گیری که با استفاده از ترموول در خطوط تولید نصب می گردند، به سهولت قابلیت جداکردن و تعویض دارند. به این ترتیب نیازی به توقف کل خط تولید برای تعویض نیست.
کاهش هزینه عملیاتی
از آنجایی که ابزارهای اندازه گیری دما به طور کامل توسط ترموول ها محافظت می شوند، آنها را می توان برای مدت طولانی در خطوط صنعتی استفاده کرد. از این رو هزینه کاهش می یابد.
انواع ترموول کدامند؟
ترموول هل از نظر ساختار به چند دسته تقسیم می شوند که مهم ترین آنها فلنج دار، پلکانی، مخروطی، صاف و سرامیکی است.

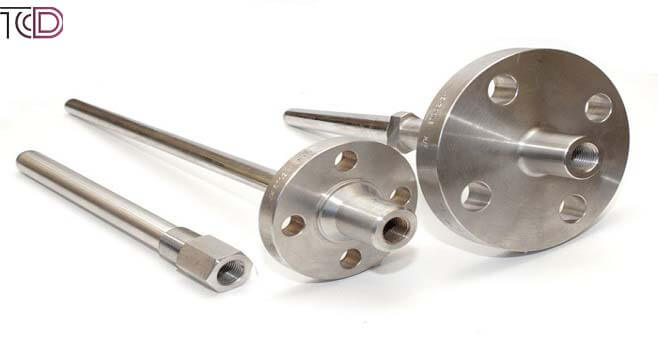

1.ترموول فلنج دار
ترموول ها از مواد مختلفی ساخته می شوند. انواع استینلس استیل ها با گرید های مختلف 304، 310، 310s ،316 و… . همچنین انواع سرامیک، سیلیکون کارباید و تفلون و بسیاری متریال مورد استفاده برای ساخت غلاف های محافظ، مناسب می باشند. این سری از محصولات می توانند فلنج داشته باشند. در این صورت می توانید یک دماسنج با غلاف سرامیکی و فلنج استیل 304 داشته باشید.
2.ترموول سرامیکی
ترموول سرامیکی یا غلاف سرامیکی از مدل های مختلفی تشکیل شده است. اگر نخواهیم خواص شیمیایی و فیزیکی آنها را در نظر بگیریم، می توانیم آنها را بر اساس تحمل دمایی آنها گروه بندی کنیم. در بین انواع متریال های سرامیکی THERMOWELL چاه حرارتی مبتنی بر AL2O3 از همه مهمتر است. همچنین در میان انواع لوله ته بسته ساخته شده مبتنی بر دی اکسید آلومینیوم، دو مدل آلسینت C799 و پیتوگراس C610 کاربرد بیشتری دارند. این محصولات در بازار به ترتیب با نام های استخوانی و سفید شناخته می شوند. دلیل این نام گذاری رنگ پوشش محافظ است. این محفظه محافظ تا حدودی در برابر شوک حرارتی مقاوم است، اما نباید مستقیماً روی مواد مذاب قرار گیرد.
3.ترموول مخروطی
ترموول های مخروطی مقاومت بیشتری در برابر خوردگی و فرسایش و همچنین مقاومت سریع در برابر تغییرات دما دارند. ترموول های مخروطی اغلب زمانی استفاده می شوند که سرعت بالایی برای اندازه گیری دما لازم است. طی مطالعات میدانی و مطالعات موردی انجام شده توسط مهندسان ابزار دقیق در صنعت، آنها به بررسی ویژگی های ترموول های مخروطی و صاف پرداختند. ترموول هایی که در خطوط گاز طبیعی استفاده می شوند، ترموکوپل های دارای ترموول صاف در معرض نشتی جریان غیر منتظره قرار می گیرند، اقدام لازم را دیر تر انجام می دهند.
4.ترموول پله ای
قطر غلاف ترموول پله ای بطور معمول در بخش بالا 3/4 اینچ میباشد که در بخش نوک که سر بسته می شود، به 1/2 اینچ می رسد. زمان پاسخ پایین باعث کاهش سنسورهای اندازه گیری دما مانند ترموکوپل و PT100 و افزایش سرعت پاسخ می شود. این بدان معنی است که کابل اتصال ترموکوپل می تواند سیگنال اندازه گیری شده را سریعتر منتقل کند.
5.ترموول صاف
قطر غلاف ترموول صاف از ابتدا تا انتها یکسان می باشد. ترموول صاف در برابر خوردگی و فرسایش مقاوم است.
اجزای تشکیل دهنده یک ترموول (Thermowell)
به طور معمول یک ترموول شامل اجزای زیر است:
- process connection
- shank construction
- Q dimension
- bore size
- immersion (“U) length
- lagging extension (“T”) length
✅جمع بندی
ترموول نوعی از تجهیزات ابزار دقیق است. این دستگاه ها انواع مختلفی دارند که در انواع فلنجی، جوشی، پلکانی و مخروطی قابل ساخت و فروش می باشند. چاه حرارتی نام دیگر این محصولات است که نقش بسیار مهمی در مصارف صنعتی دارد. بنابراین تولید این کالاها نیازمند دانش فنی و تجهیزات پیشرفته است. مقاومت در برابر دما، فشار و خوردگی بسیار بالا از ویژگی های بارز این غلاف ها می باشد. چاه های حرارتی را به اختصار Well می نامند. همانطور که می دانید کلیه Well ها هادی حرارت هستند. در این مقاله به تفصیل درباره چیستی Thermowell صحبت کرده ایم و اطلاعاتی در مورد آن در اختیار شما قرار دادیم. لطفا سوالات و نظرات خود را در قسمت نظرات همین پست بنویسید تا در اسرع وقت به شما پاسخ دهیم.
