در دنیای وسیع و پیچیده ابزار دقیق صنعتی، انتخاب تجهیز مناسب برای اندازهگیری جریان سیالات، یکی از تصمیمات کلیدی است که مستقیماً بر کارایی، دقت و هزینههای یک فرآیند تأثیر میگذارد. آیا تا به حال با این چالش مواجه شدهاید که بین دو ابزار پرکاربرد یعنی اریفیس پلیت و ونتوری متر، کدام یک را انتخاب کنید؟ شاید در نگاه اول هر دو یک هدف را دنبال کنند، اما تفاوتهای بنیادین آنها میتواند سرنوشت یک سیستم پایپینگ را تغییر دهد. این مقاله به طور جامع و تخصصی به بررسی تفاوت اریفیس و ونتوری؛ کدام یک برای اندازهگیری جریان مناسبتر است؟ میپردازد تا با ارائه یک نقشه راه شفاف، شما را در انتخابی هوشمندانه یاری کند.
اریفیس پلیت (Orifice Plate) چیست و چگونه کار میکند؟

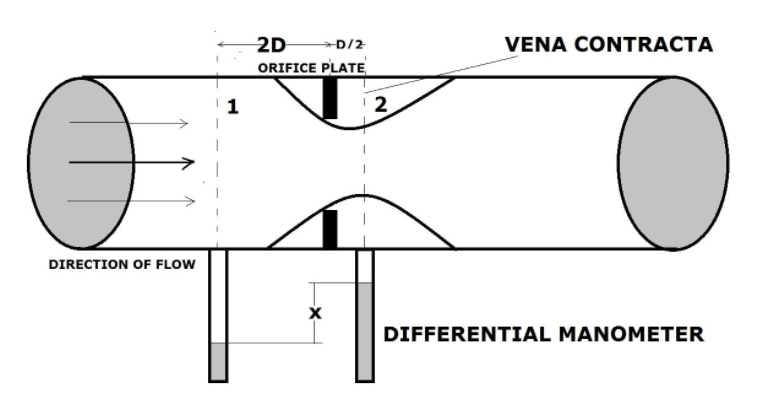

اریفیس پلیت، سادهترین و در عین حال پرکاربردترین ابزار برای اندازهگیری جریان بر اساس اصل اختلاف فشار است. این تجهیز، یک صفحه فلزی نازک با یک سوراخ دقیق و ماشینکاریشده در مرکز آن است که به صورت عمود بر مسیر جریان سیال، بین دو فلنج در خط لوله نصب میشود.
وقتی سیال به این صفحه میرسد، مجبور میشود از سوراخ کوچکتر عبور کند. این انقباض ناگهانی در مسیر، باعث افزایش سرعت سیال و به تبع آن، کاهش فشار استاتیک آن طبق اصل برنولی میشود. پس از عبور از صفحه، جریان دوباره منبسط شده و سرعت آن کاهش مییابد، اما فشار به طور کامل به مقدار اولیه خود باز نمیگردد. با اندازهگیری اختلاف فشار قبل و بعد از اریفیس پلیت، میتوان دبی یا نرخ جریان سیال را با دقت قابل قبولی محاسبه کرد. سادگی در طراحی، هزینه پایین ساخت و نصب آسان، اریفیس پلیت را به گزینهای محبوب در بسیاری از صنایع تبدیل کرده است.
ونتوری متر (Venturi Meter)؛ دقت و کارایی در یک نگاه

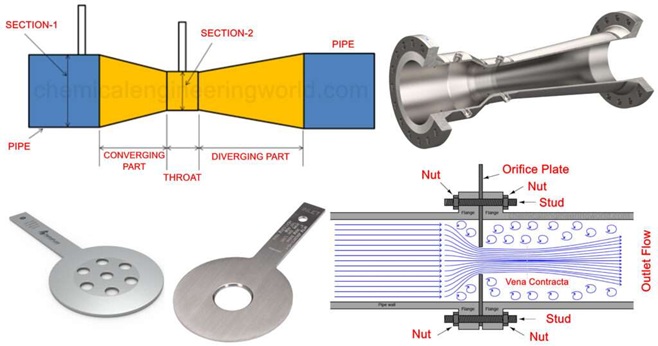

ونتوری متر نیز همانند اریفیس، از اصل برنولی برای اندازهگیری جریان بهره میبرد، اما با رویکردی کاملاً متفاوت. این ابزار از سه بخش اصلی تشکیل شده است: یک بخش ورودی همگرا (Convergent)، یک بخش میانی باریک به نام گلوگاه (Throat) و یک بخش خروجی واگرا (Divergent).
سیال با ورود به بخش همگرا، به آرامی سرعت گرفته و فشارش کاهش مییابد. این کاهش فشار در بخش گلوگاه به حداقل مقدار خود میرسد. سپس، سیال وارد بخش واگرای بلند و تدریجی میشود که در آن، سرعت به آرامی کاهش یافته و فشار به مقدار نزدیک به فشار اولیه خود بازمیگردد. این طراحی هوشمندانه و تدریجی، کلید اصلی تفاوتهای عملکردی ونتوری با اریفیس است. اگرچه ساختار پیچیدهتر و هزینه اولیه بالاتری دارد، اما مزایای آن در شرایط خاص، سرمایهگذاری را توجیه میکند.
تفاوت اریفیس و ونتوری؛ کدام یک برای اندازهگیری جریان مناسبتر است؟
حال که با اساس کار هر دو ابزار آشنا شدیم، زمان آن رسیده که به پرسش اصلی پاسخ دهیم. انتخاب بین این دو، به درک عمیقی از تفاوتهای کلیدی آنها و تطبیق آن با نیازهای فرآیند شما بستگی دارد. در ادامه، این دو ابزار را از جنبههای مختلف مقایسه میکنیم.
مقایسه ساختار و هزینه اولیه
اولین و ملموسترین تفاوت، در ساختار و هزینه است. اریفیس پلیت یک قطعه ساده، کوچک و ارزان است که به راحتی بین فلنجهای استاندارد نصب میشود. این ویژگی آن را به یک راهحل اقتصادی برای بسیاری از کاربردهای عمومی تبدیل میکند.
در مقابل، ونتوری متر ساختاری بزرگتر، سنگینتر و پیچیدهتر دارد. فرآیند ساخت آن نیازمند ماشینکاری دقیق در سه بخش مختلف است که هزینه تولید و در نتیجه قیمت نهایی آن را به مراتب بالاتر از یک اریفیس پلیت میبرد. نصب آن نیز به دلیل طول و وزن بیشتر، پیچیدهتر است.
افت فشار دائمی: نبردی بر سر انرژی
شاید مهمترین تفاوت عملکردی بین این دو ابزار، میزان افت فشار دائمی (Permanent Pressure Loss) باشد. در اریفیس پلیت، به دلیل انقباض و انبساط ناگهانی جریان، تلاطم و گردابههای زیادی ایجاد میشود. این تلاطم باعث اتلاف انرژی قابل توجهی شده و فشار سیال پس از عبور از صفحه، هرگز به مقدار اولیه باز نمیگردد (افت فشار دائمی حدود 50 تا 80 درصد اختلاف فشار اندازهگیری شده است). این افت فشار به معنای نیاز به انرژی بیشتر برای پمپها و کمپرسورها برای جبران آن است که در بلندمدت هزینههای عملیاتی را افزایش میدهد.
در طرف دیگر، طراحی آیرودینامیک ونتوری متر با بخش واگرای تدریجی، بازیابی فشار (Pressure Recovery) فوقالعادهای را ممکن میسازد. در ونتوری، افت فشار دائمی تنها 10 تا 20 درصد اختلاف فشار اندازهگیری شده است. این ویژگی برجسته، ونتوری را به گزینهای ایدهآل برای خطوط لوله بزرگ و سیستمهایی که هزینه انرژی در آنها یک فاکتور حیاتی است، تبدیل میکند. در واقع، اینجاست که تفاوت اریفیس و ونتوری؛ کدام یک برای اندازهگیری جریان مناسبتر است؟، پاسخی کاملاً اقتصادی پیدا میکند.
دقت اندازهگیری و تکرارپذیری
به طور کلی، ونتوری متر به دلیل جریان آرامتر و تلاطم کمتر، دقت بالاتری (حدود ±0.5% تا ±1% از دبی واقعی) نسبت به اریفیس پلیت (حدود ±1% تا ±2%) ارائه میدهد. لبههای تیز سوراخ اریفیس به مرور زمان و در اثر فرسایش یا خوردگی، کند شده و بر دقت اندازهگیری تأثیر منفی میگذارد. در حالی که طراحی صیقلی و بدون لبه تیز ونتوری، آن را در بلندمدت دقیقتر و قابل اعتمادتر نگه میدارد. اگر در فرآیند شما دقت بالا یک الزام بدون مصالحه است، ونتوری برنده این رقابت خواهد بود. برای درک بهتر اینکه چگونه تجهیزات اندازهگیری جریان مختلف را انتخاب کنیم، مطالعه مقالات تخصصی میتواند راهگشا باشد.
جدول مقایسه اجمالی اریفیس و ونتوری
| ویژگی | اریفیس پلیت (Orifice Plate) | ونتوری متر (Venturi Meter) |
|---|---|---|
| افت فشار دائمی | زیاد (50% – 80%) | بسیار کم (10% – 20%) |
| هزینه اولیه | پایین | بالا |
| دقت | خوب (±1% تا ±2%) | عالی (±0.5% تا ±1%) |
مقاومت در برابر فرسایش و کاربرد برای سیالات خاص
طراحی ونتوری متر آن را برای کار با سیالات حاوی ذرات جامد معلق (دوغاب یا Slurry) و سیالات خورنده بسیار مناسبتر میکند. عدم وجود لبههای تیز و موانع ناگهانی در مسیر جریان، از سایش و تجمع ذرات جلوگیری میکند. در مقابل، لبه تیز اریفیس به سرعت توسط ذرات جامد فرسوده شده و دقت خود را از دست میدهد. همچنین، فضای مرده قبل و بعد از صفحه اریفیس، مستعد تجمع ذرات و ایجاد خوردگی است. بنابراین برای سیالات کثیف، ونتوری متر انتخاب بیچون و چرایی است.
الزامات نصب و طول مستقیم لوله
هر دو ابزار برای عملکرد دقیق، نیازمند یک جریان آرام و توسعهیافته هستند. این به معنای نیاز به یک طول مشخص از لوله مستقیم قبل و بعد از ابزار اندازهگیری است تا اثرات اغتشاش ناشی از زانوییها، شیرها و سایر اتصالات از بین برود. به دلیل تلاطم بیشتری که اریفیس ایجاد میکند، نیاز آن به طول لوله مستقیم (Upstream/Downstream Straight Length) به مراتب بیشتر از ونتوری متر است. در فضاهای محدود که امکان تأمین لوله مستقیم طولانی وجود ندارد، ونتوری گزینه بهتری خواهد بود.
جمعبندی: بالاخره اریفیس یا ونتوری؟
پاسخ نهایی به سوال “تفاوت اریفیس و ونتوری؛ کدام یک برای اندازهگیری جریان مناسبتر است؟” یک “بستگی دارد” قاطع است.
اریفیس پلیت را انتخاب کنید اگر:
- بودجه اولیه شما محدود است.
- افت فشار دائمی و هزینههای انرژی مرتبط با آن برای شما اهمیت زیادی ندارد.
- با سیالات تمیز و غیرخورنده سروکار دارید.
- فضای کافی برای نصب طول لوله مستقیم مورد نیاز را در اختیار دارید.
- دقت بسیار بالا اولویت اصلی شما نیست.
ونتوری متر را انتخاب کنید اگر:
- کاهش هزینههای عملیاتی و صرفهجویی در انرژی در بلندمدت برای شما حیاتی است.
- به بالاترین دقت و تکرارپذیری ممکن نیاز دارید.
- سیال شما حاوی ذرات جامد معلق، خورنده یا ساینده است.
- فضای نصب محدودی دارید و نمیتوانید طول لوله مستقیم زیادی فراهم کنید.
- در خطوط لوله با قطر بزرگ کار میکنید که افت فشار در آنها هزینه گزافی دارد.
در نهایت، انتخاب فلومتر مناسب نیازمند تحلیل دقیق شرایط فرآیندی، الزامات دقت و ملاحظات اقتصادی است.
