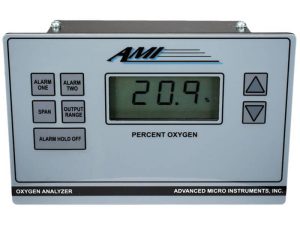

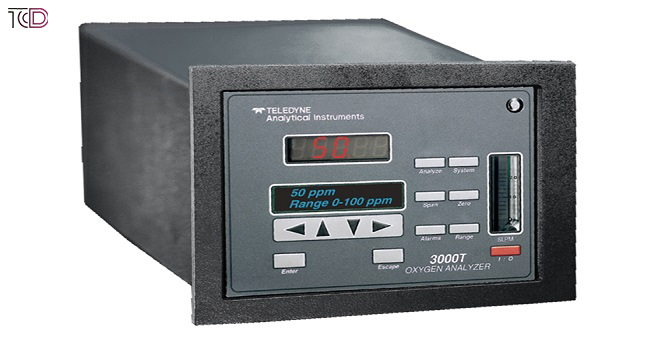

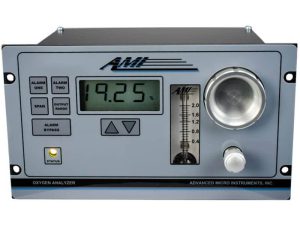

آنالایزر Trace O2 یک دستگاه مبتنی بر فناوری پیشرفته سلول زیرکونیا است که در صنعت فرآیند برای نظارت مداوم بر میزان اکسیژن مورد استفاده قرار میگیرد. کالیبراسیون منظم این دستگاه در بازههای زمانی مشخص، تضمین کننده عملکرد دقیق و جلوگیری از هرگونه خطای احتمالی است. گاز کالیبراسیون باید مخلوطی از گاز نیتروژن خالص با کیفیت بالا باشد که حاوی مقدار کمی اکسیژن باشد. اگرچه مخلوطهایی با اکسیژن بین 100 تا 1000 پیپیام ترجیح داده میشوند، اما میتوان از مخلوطهایی با مقادیر پایینتر اکسیژن نیز استفاده کرد.
گاز با کالیبراسیون بالا باید هوای خشک خالص حاوی 209500 vpm اکسیژن (یعنی 20.95 درصد حجم) باشد. در ادامه با شرکت کالیبراسیون تابان کنترل دقیق همراه باشید تا اطلاعات بیشتری در مورد فرایند کالیبراسیون تحلیلگر O2 Trace به شما بدهیم. تکنسینهای E&I باید آموزش ببینند و برای کالیبراسیون تجزیهگر Trace O2 مهارت لازم را کسب کنند. مدیر E&I و مهندسان ابزار دقیق، مسئول اجرای این فرایند هستند و باید از مهارت تکنسینها اطمینان حاصل کنند.
فرایند کالیبراسیون به ترتیب
رویه های صحیح برای اطمینان از عملکرد رضایت بخش ضروری است.
- لطفاً اطمینان حاصل کنید که کپی چاپ پس از انتشار WO)) برای کالیبراسیون روی آنالایزر آماده است.
- فرم درخواست مجوز کار/نگهداری را تکمیل کنید تا این فرایند به درستی دنبال شود.
- برای قرار دادن آنالایزر در حالت کالیبراسیون، سوئیچ انتخابگر را از حالت Run به Cal در پانل دستگاه تغییر دهید.
- برای اتصال سیلندر گاز، ابتدا باید سیلندر گاز صفر و سیلندر گاز اسپان را متصل کنید و نوارهای نمونه مربوطه را بررسی کنید. توجه داشته باشید که محدوده آنالایزر میتواند متفاوت باشد، بنابراین اطمینان از صحت نوارها اهمیت دارد.
- برای نمونهبرداری، سیلندر گاز Zero را باز کنید و فشار را روی 0.5 بارگ (حداکثر) تنظیم کنید. این سیلندر حاوی 100 تا 1000vpmO2 و Bal N2 است و باید برای آنالیزور در خط تنظیم شود.
- برای تنظیم جریان در روتامتر، آن را در محدوده 200 تا 550 میلی لیتر در دقیقه قرار دهید.
- پس از آن، آنالایزر را برای مدتی پاک کنید تا عدد نمایش داده شده روی آن ثابت شود.
- برای مشاهده تفاوتهای قابل توجه در مقادیر صفر، کالیبراسیون را ادامه دهید. برای شروع، به منوی اصلی رفته و گزینه کالیبراسیون را انتخاب کنید. سپس دکمه کالیبراسیون را فشار داده و با استفاده از کلیدهای جهتدار، رمز عبور 4000 را وارد نمایید.
- برای کالیبراسیون دستی، گزینه «کالیبراسیون پایین» را از منوی موجود انتخاب کنید. سپس با توجه به دقت تاییدشده گاز، هدف کالیبراسیون پایین را وارد نمایید. پس از وارد کردن هدف کالیبراسیون، پیغامی مبنی بر تأیید ظاهر میشود که باید «بله» را انتخاب کرده و دکمه اینتر را فشار دهید. چند لحظه صبر کنید تا دستگاه کالیبره شده و مقدار کالیبرهشده را نمایش دهد.
- اکنون کالیبراسیون صفر به پایان رسیده است.
- برای آزاد کردن فشار، دسته رگولاتور را در جهت مخالف حرکت دهید و سپس با استفاده از کلید مخصوص، شیر سیلندر را ببندید تا گاز به طور کامل قطع شود.
- برای تحلیل، سیلندر حاوی گاز اسپان را باز کنید. فشار گاز را تا 0.5 بارگ (یا کمتر) تنظیم کنید و سپس دهانه سیلندر را به خط آنالایزر متصل نمایید.
- جریان را در Rotameter در محدوده (200 تا 550)ml/min تنظیم کنید.
- آنالایزر را برای مدتی با همان گاز تمیز کنید و تا زمانی که حجم آنالایزر تثبیت شود آن را مشاهده کنید.
- برای تنظیم دهانه، باید کالیبراسیون انجام شود. از منوی اصلی، گزینه کالیبراسیون را انتخاب کنید و دکمه مربوطه را فشار دهید. سپس با استفاده از کلیدهای جهتدار، رمز عبور 4000 را وارد نمایید. این فرایند زمانی لازم است که تفاوت قابل توجهی در اندازه دهانه مشاهده شود.
- برای کالیبراسیون دستی، گزینه کالیبراسیون پایین را از منوی موجود انتخاب کنید. سپس، با توجه به دقت تاییدشده گاز، هدف کالیبراسیون پایین را وارد نمایید. پس از وارد کردن هدف کالیبراسیون، پیغامی مبنی بر تایید فرایند با انتخاب بله یا خیر ظاهر میشود. بله را انتخاب کرده و دکمه اینتر را فشار دهید. اکنون چند لحظه صبر کنید تا دستگاه مقدار کالیبرهشده را به شما نشان دهد.
- کالیبراسیون دهانه به پایان رسیده است.
- کنون نمونه فرآیند را به صورت درون خطی به آنالایزر ببرید.
- آنالایزر را از حالت CAL خارج کنید.
- در این مرحله فرم درخواست مجوز کار/ نگهداری را پس بگیرید و سفارش کار را ببندید.
