مولتی متر انبری (کلمپ میتر) چیست و چگونه باید از آن استفاده کرد؟

مقدمه

در این مقاله با جزئیات بیشتری در مورد مولتی متره گیره ای متر صحبت خواهیم کرد. مولتی متر انبردست چیست؟ چگونه از آن استفاده کنیم و چگونه کار می کند؟ همچنین در مورد انواع مختلف مولتی متر برش، کاربردها و قابلیت های آنها صحبت خواهیم کرد.

پس بیایید شروع کنیم و این موضوع را با جزئیات بررسی کنیم.

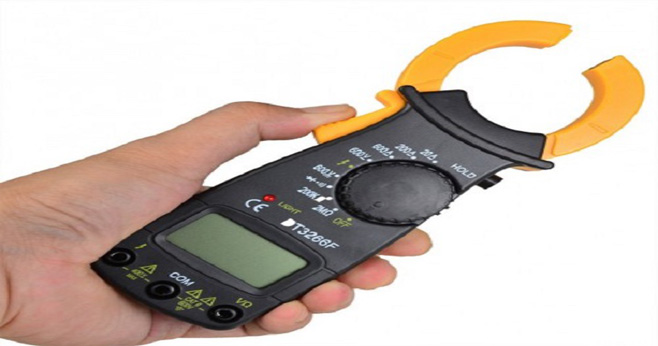

مولتی متر انبری  چیست؟

مولتی مترهای گیره دار ابزارهای آزمایش الکتریکی هستند که برای اندازه گیری جریان در مدار بدون اتصالات سری استفاده می شوند. استفاده از این متر برای اندازه گیری هادی های برقدار بدون آسیب رساندن یا برش برق بسیار آسان است. به طور خلاصه، مولتی متر گیره ابزاری برای اندازه گیری ایمن و آسان جریان است.

تانگ تسترها را تانگ تستر نیز می گویند. آنها قابلیت های یک مولتی متر دیجیتال ساده را با قابلیت های سنسور جریان ترکیب می کنند. تفاوت اصلی آنها در دهانه فک یا گیره ای شکل آنها است که امکان اندازه گیری بدون تماس ولتاژ و جریان را فراهم می کند.

این پیچ می تواند به هر سیستم الکتریکی برای تشخیص جریان در یک هادی متصل شود. در اطراف سیم ها، کابل ها یا سایر هادی ها. هنگامی که الکتریسیته در یک هادی جریان می یابد، میدان مغناطیسی ایجاد می شود. این ابزارها به تشخیص میدان مغناطیسی منجر به خواندن جریان متصل به آن کمک می کنند. کلمپ مترها برای اندازه گیری سریع و ایمن جریان بدون قطع برق یا استفاده از سیم های تست بسیار راحت و کارآمد هستند.

این لوله ها جریان الکتریکی مانند جریان AC، ولتاژ AC و DC، مقاومت و تداوم را اندازه گیری می کنند. برخی از مدل ها جریان DC، ظرفیت، دما و فرکانس را نیز اندازه گیری می کنند.

اکثر مترها این ویژگی ها را دارند اما برخی از مدل ها ویژگی های دیگری نیز دارند. از جمله اقدامات ایمنی، قابلیت هایی که تحلیل و تصحیح خطا را تسهیل می کند، و قابلیت هایی که امکان اندازه گیری مقادیر دیگر را فراهم می کند.

گیره متر یک ابزار همه کاره و جزء ضروری جعبه ابزار مهندسان برق یا برق است.

چرا به مولتی متر انبری نیاز دارید؟

چندین دلیل اصلی برای استفاده از مولتی متر انبری وجود دارد. مزایای این ابزار عبارتند از:

انعطاف پذیری: مولتی مترهای گیره ای اندازه گیری جریان را در یک مدار زنده آسان می کنند و اغلب دارای مولتی مترهای معمولی هستند.

امنیت عالی: بدون نیاز به ارتباط با پورت های زنده و آسیب پذیر.

تشخیص مشکل و خطا: به راحتی خطاها را در حین نصب شناسایی کنید.

آسان برای استفاده.

اثربخشی هزینه: برای بازرسی، نگهداری، تعمیر و سایر الزامات خدمات.

موارد استفاده و قابلیت های مولتی متر گیره دیجیتال

موارد استفاده و ویژگی های مولتی متر انبری دیجیتال:

برخلاف مولتی متر، جریان را بدون قطع شدن مدار اندازه گیری می کنند (قدرت قطع).

برخی از مدل ها را می توان برای مدیریت توان با استفاده از قابلیت های اندازه گیری ولتاژ و جریان استفاده کرد.

برخی از مدل ها را می توان برای نظارت بر نیازهای انرژی استفاده کرد.

اکثر ابزارها قابلیت های پایه مولتی متر دیگری مانند اندازه گیری ولتاژ، مقاومت و تداوم و دما دارند.

برخی از مدل ها برای اهداف خاصی مانند HVAC (گرمایش و تهویه مطبوع) طراحی شده اند.

آنها معمولاً برای مدارهای جریان بالا (بیشتر از 1 آمپر) طراحی شده اند، اما برخی از مدل ها برای کاربردهای جریان کم مانند مدارهای 4-20 میلی آمپر طراحی شده اند. با این حال، توجه به این نکته مهم است که جریان های بزرگتر از 10 A را نمی توان برای بیش از 30 ثانیه بدون آسیب رساندن به مولتی متر نصب شده اندازه گیری کرد.

مولتی متر چیست و چه کاربردی دارد؟

مولتی مترهای انبری بیشتر در محیط های صنعتی و تجاری استفاده می شوند. کاربردهای رایج عبارتند از:

مدارهای تجاری، صنعتی، مسکونی و HVAC (گرمایش و تهویه مطبوع).

سیستم موجود را ارتقا دهید

عیب یابی تجهیزات الکتریکی

فعالیت های فنی و مهندسی مختلف مانند تست مدار

بررسی برقکارهای جدید در حین نصب تجهیزات الکتریکی

همچنین برای نظارت بر یک برقکار تازه کار که تجهیزات الکتریکی را نصب می کند، استفاده می شود

تعمیر و نگهداری و تعمیرات برنامه ریزی شده و اضطراری

مولتی متر انبری  چگونه کار می کند؟

گیره های غیر تماسی جریان متناوب را با استفاده از اصل القای مغناطیسی اندازه گیری می کنند. مانند اکثر رساناها، جریان الکتریکی از آنها عبور می کند و میدان مغناطیسی ایجاد می کند. این میدان مغناطیسی توسط یک سنسور هال تشخیص داده می شود و یک افت ولتاژ به سنسور اعمال می شود.

توجه به این نکته ضروری است که گیره سنج تنها زمانی کار می کند که گیره فقط در اطراف یک هادی باشد.

مولتی متر کلمپ دارای چندین قسمت است. اکثر کلمپ مترهای مدرن دارای ویژگی های زیر هستند:

دیافراگم: میدان مغناطیسی ناشی از جریان الکتریکی را تشخیص می دهد.

ماشه باز: برای باز و بسته کردن دسترسی استفاده می شود.

دکمه پاور (روشن/خاموش): برای روشن و خاموش کردن مولتی متر استفاده می شود.

دکمه نور پس زمینه: صفحه LCD را روشن کنید تا صفحه را در تاریکی ببینید.

کلید را فشار داده و نگه دارید: مقدار نشان داده شده روی صفحه را نگه دارید.

ترمینال ورودی زمین/منفی: ترمینال زمین/منفی کابل متر به این هسته متصل می شود.

ترمینال ورودی مثبت: ترمینال مثبت کابل به این کاور متصل می شود

نمایشگر LCD: نمایشگر برای نمایش مقادیر اندازه گیری شده

سوئیچ چرخشی با عملکردهای مختلف: به کاربر اجازه می دهد تا حالت های مختلف اندازه گیری را انتخاب کند

نحوه استفاده از مولتی متر انبردست

یادگیری استفاده از مولتی متر انبری آسان است. با این حال، یادگیری نحوه عملکرد و نحوه استفاده از کلمپ متر در هر محیطی بسیار مهم است.

لطفاً توجه داشته باشید که مراحل زیر فقط برای اندازه گیری های انجام شده با مولتی متر گیره دیجیتال اعمال می شود.

مولتی متر گیره را روشن کنید و در صورت اتصال پروب ها را جدا کنید.

عملکرد AC یا DC را با استفاده از کلید چرخشی انتخاب کنید.

دهانه گیره را باز کنید و آن را روی راهنمای که می خواهید اندازه بگیرید قرار دهید. به دلایل ایمنی، مطمئن شوید که فقط هادی های عایق بندی شده را اندازه گیری کنید و هرگز نزدیک سیم های برق دار نباشید.

دهانه لولا را ببندید و مطمئن شوید که با مرکز لولا همسطح است

مقدار فعلی خوانده شده روی صفحه نمایش نشان داده می شود.

اگر از مولتی متر انبری با پروب های انعطاف پذیر استفاده کنید، این روش متفاوت خواهد بود. این کنتورها برای اندازه‌گیری ولتاژ و جریان هادی‌ها در مکان‌هایی که دسترسی به آن‌ها سخت است، باریک هستند و نمی‌توان با انبردست استفاده کرد، ایده‌آل است.

در چنین شرایطی باید قبل از انجام اندازه گیری انتهای پروب را به کابل مولتی متر وصل کنید، سپس می توانید مراحل را مانند قبل انجام دهید. تنها تفاوت این است که مطمئن شوید پروب به درستی چرخیده و به کابل مولتی متر متصل شده است. مطمئن شوید که حالت و عملکرد صحیح را انتخاب کرده اید، اندازه گیری ها روی صفحه ظاهر می شوند.

بهترین کلمپ آمپر متر چه ویژگی هایی دارد؟

روش های مختلفی برای اندازه گیری با مولتی متر انبری وجود دارد

نکات کاربردی و کاربردی:

هنگام استفاده از مولتی متر انبری، همیشه از تجهیزات حفاظت فردی مناسب استفاده کنید. استفاده از دستکش های محافظ الکتریکی بسیار مهم است.

هرگز انبردست هایی را که همزمان بیش از یک هادی را باز می کنند وصل نکنید. اگر جریان ها در جهت مخالف باشند، یکدیگر را خنثی می کنند.

برای نتایج دقیق تر، از تابع Zero برای اندازه گیری جریان DC استفاده کنید. در واقع، این افست DC را از گیج حذف می کند.

هنگام اندازه گیری با انبردست، ابتدا پروب را جدا کنید.

اگر ابعاد اشتباه به نظر می رسد، ابتدا باید مطمئن شوید که عملکرد و فرم مناسب را انتخاب کرده اید.

علامت فلش روی مولتی متر گیره به چه معناست؟

این فلش نشان دهنده جهتی است که دهانه باید روی هادی قرار گیرد، یعنی فلش به سمت بار باشد. این باعث می شود قطبیت نشان داده شده در مولتی متر گیره برای اندازه گیری DC تصحیح شود. برای اندازه گیری AC، این نماد قطبیت صحیح جریان را نیز نشان می دهد.

انواع مولتی متر دیجیتال

دو نوع اصلی مولتی متر کلمپ وجود دارد:

مولتی متر توسط هال

مولتی متر برای پایانه های ترانسفورماتور جریان

برخی از مدل ها فقط AC را اندازه گیری می کنند و برخی نیز DC را اندازه گیری می کنند به عنوان مثال، یک مولتی متر گیره اثر هال هر دو را اندازه گیری می کند همچنین انواع مختلفی از انبر بازکن وجود دارد: سفت یا انعطاف پذیر نسخه انعطاف پذیر برای اندازه گیری بر روی هادی هایی که به سختی قابل دسترسی هستند ایده آل است

انبر مولتی متر سالنی

سیگنال های AC و DC را می توان با مولتی متر گیره اثر هال اندازه گیری کرد. هنگامی که یک دهانه در اطراف هادی بسته می شود، دارای یک میدان مغناطیسی متمرکز است که جریان الکتریکی ایجاد می کند.

مولتی متر گیره ترانسفورماتور جریان

ترانسفورماتور جریان از دو اسفنج ساخته شده از هیدروکسید آهن استفاده می کند. این دو به صورت جداگانه با یک کویل مسی پوشانده می شوند. آنها در ترکیب با یکدیگر یک مدار مغناطیسی را تشکیل می دهند و اندازه گیری ها روی این سطح انجام می شود.

دسته های اندازه گیری

محدوده های اندازه گیری زیادی برای مولتی مترهای گیره در دسترس است و انتخاب محدوده مناسب بسته به کاربرد مهم است.

انواع سنجش عملکرد

رده I مدارهای سیم کشی داخلی را با محافظ خاصی که مستقیماً به سیم کشی برق متصل نیست، آزمایش می کند.

مدارهای II به طور مستقیم به تاسیسات ولتاژ پایین متصل می شوند. تست های دسته بندی

III. دسته بندی تست مدارهای متصل به تجهیزات معماری و صنعتی مانند سیم های برق، قطع کننده مدار و تابلو برق.

تست رده IV منابع برق کم ولتاژ، از جمله کنتورهای جریان، دستگاه های کنترل امواج و دستگاه های حفاظت از جریان اضافه

انتخاب دوربین مناسب برای سیستم دید خودرو

در انتخاب مولتی متر گیره چه نکاتی را باید در نظر بگیرم؟

هنگام انتخاب گیره مولتی متر، باید به موارد زیر توجه کنید:

ابعاد دهانه انبر بسیار مهم است. اگر خیلی کوچک باشد، با رفتاری که می‌خواهید اندازه‌گیری کنید، جا نمی‌شود. اگر خیلی بزرگ باشد، ممکن است در صندلی راننده جا نگیرد. یک کاوشگر جریان انعطاف پذیر می تواند انتخاب خوبی باشد، به خصوص اگر می خواهید جریان هایی تا 2500A را اندازه گیری کنید.

اندازه گیری جریان مهم است که آیا می خواهید جریان DC را اندازه گیری کنید یا نه.

اگر می‌خواهید امواج غیرسینوسی مانند درایوهای سرعت متغیر، مدارهای HVAC یا سایر محیط‌های حالت جامد را اندازه‌گیری کنید، اندازه‌گیری‌های واقعی RMS برای اطمینان از اندازه‌گیری‌های دقیق و دقیق بهترین هستند.

طبقه بندی مدارها

ویژگی‌های اضافی که ممکن است به آن نیاز داشته باشید، مانند جریان/قدرت، فرکانس، تداوم، مقاومت، اندازه‌گیری ظرفیت یا ثبت داده‌ها برای اهداف پایش انرژی.

قابلیت بلوتوث برای به اشتراک گذاشتن نتایج با یک برنامه تلفن همراه، برای تجزیه و تحلیل یا بازخورد به همکاران.
