در دنیای مدرن اتوماسیون صنعتی و ابزار دقیق، دقت و قابلیت اطمینان تجهیزات حرف اول را میزند. اگر ترانسمیترهای فشار، دما یا جریان دچار خطا شوند، تمام فرآیند تولید ممکن است با خسارات سنگینی مواجه شود. اینجاست که کالیبراسیون ابزار دقیق اهمیت حیاتی پیدا میکند.
اما روند سنتّی کالیبراسیون همیشه زمانبر، هزینهبر و همراه با خطای انسانی بوده است. ظهور پروتکل HART (Highway Addressable Remote Transducer) انقلابی در این زمینه ایجاد کرد. در این مقاله قصد داریم بررسی کنیم که پروتکل HART چیست و چطور به فرایند کالیبراسیون تجهیزات ابزار دقیق سرعت، دقت و هوشمندی میبخشد.
پروتکل HART چیست؟ (به زبان ساده)

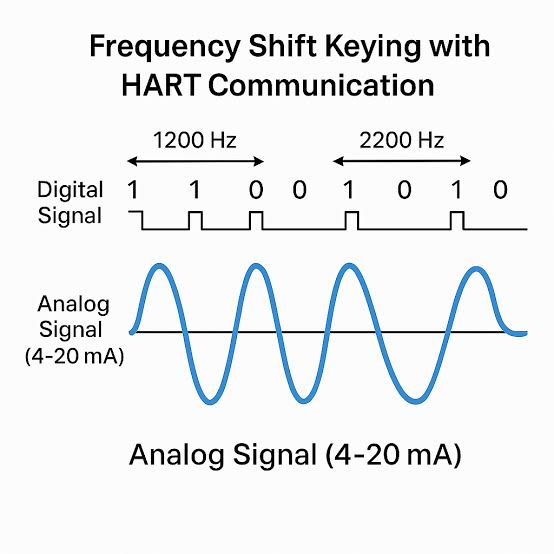

پروتکل HART یک استاندارد ارتباطی صنعتی است که امکان تبادل اطلاعات دیجیتال را روی همان سیمهای آنالوگ سنتی ۴ تا ۲۰ میلیآمپر فراهم میکند. به زبان ساده، HART توانسته است میان دنیای آنالوگ قدیم و دنیای دیجیتال جدید یک پل ارتباطی محکم بسازد.
با استفاده از سیگنال HART، تجهیزات نه تنها میزان متغیر اصلی (مثل فشار یا دما) را ارسال میکنند، بلکه اطلاعات عیبیابی، وضعیت سلامت دستگاه و متغیرهای ثانویه را نیز به سیستم کنترل یا کالیبراتور HART منتقل مینمایند.
نقش پروتکل HART در کالیبراسیون ابزار دقیق
کالیبراسیون به زبان ساده، مقایسه خروجی یک تجهیز با یک استاندارد مرجع و تنظیم آن در صورت وجود انحراف است. پروتکل HART به چند روش اساسی این فرآیند را تسهیل میکند:
۱. کالیبراسیون و تنظیمات از راه دور (Remote Calibration)
در روشهای قدیمی، برای کالیبره کردن یک ترانسمیتر باید تکنسین به محل نصب تجهیز (که گاهی در ارتفاع، مناطق خطرناک یا دور از دسترس بود) مراجعه میکرد و با پیچهای تنظیم (Zero & Span) روی دستگاه کار میکرد.
پروتکل HART این امکان را فراهم میکند که تکنسینها با استفاده از هندهلد HART (HART Communicator) یا از طریق اتاق کنترل، بدون نیاز به دستکاری فیزیکی تجهیز، پارامترهای کالیبراسیون را تنظیم و اصلاح کنند.
۲. دسترسی به دادههای دیجیتال و عیبیابی پیشرفته
در سیستمهای ۴ تا ۲۰ میلیآمپر سنتی، شما فقط یک عدد (جریان) دریافت میکردید و اگر خطایی وجود داشت، علت آن مشخص نبود. پروتکل HART اطلاعات جامعی در اختیار کالیبراتور قرار میدهد، از جمله:
- وضعیت سنسور (سالم، آسیبدیده، خارج از محدوده)
- دمای محیطی تجهیز
- تاریخچه آخرین کالیبراسیون
- خطاهای داخلی ترانسمیتر
این دادهها به تکنسین کمک میکنند تا پیش از شروع فرآیند کالیبراسیون، از سلامت سختافزاری تجهیز اطمینان حاصل کند.
۳. تنظیم دقیقتر نقاط صفر و اسپان (Zero & Span Trimming)
تجهیزات هوشمند HART دارای دو بخش دیجیتال و آنالوگ هستند. فرآیند کالیبراسیون در تجهیزات HART شامل دو مرحله کالیبراسیون سنسور (Sensor Trim) و کالیبراسیون خروجی جریان (DAC Trim) است.
پروتکل HART به کالیبراتور اجازه میدهد تا خطاهای بخش دیجیتال به آنالوگ را به صورت جداگانه شناسایی و با دقت فوقالعاده بالا تنظیم (Trim) کند؛ امری که در تجهیزات غیر HART غیرممکن بود.
۴. کاهش چشمگیر خطای انسانی و مستندسازی خودکار
یکی از بزرگترین چالشهای کالیبراسیون، ثبت دستی دادهها و محاسبه خطای تجهیز است. با استفاده از کالیبراتورهای پیشرفته HART، اطلاعات مربوط به کالیبراسیون (شامل مقادیر ورودی، خروجی و میزان خطا) به صورت خودکار ثبت و ذخیره میشود. این دادهها را میتوان مستقیماً به نرمافزارهای مدیریت نگهداری و تعمیرات (CMMS) منتقل کرد که باعث حذف خطاهای انسانی در ثبت گزارشها میشود.
مزایای کلیدی استفاده از HART در کالیبراسیون
- کاهش زمان توقف خط تولید (Downtime): فرآیند کالیبراسیون به دلیل سرعت بالا، زمان از مدار خارج شدن تجهیزات را به حداقل میرساند.
- افزایش ایمنی پرسنل: نیاز به حضور تکنسین در محیطهای شیمیایی، سمی یا با دمای بالا کاهش مییابد.
- کاهش هزینههای عملیاتی: سرعت بالاتر و نیاز کمتر به نیروی انسانی، هزینههای نگهداری را به شدت کاهش میدهد.
- دقت بالا: حذف خطاهای مربوط به نویز و خوانش اشتباه گیجهای آنالوگ.
ابزارهای مورد نیاز برای کالیبراسیون تجهیزات HART
برای بهرهمندی از امکانات HART در کالیبراسیون، به ابزارهای زیر نیاز دارید:
- تجهیز ابزار دقیق پشتیبانیکننده از HART: (مانند ترانسمیتر فشار یا دمای هارت)
- کالیبراتور یا ارتباطدهنده HART (HART Field Communicator): دستگاهی دستی برای برقراری ارتباط با تجهیز.
- منبع تغذیه (Power Supply 24V DC): برای تامین برق ترانسمیتر.
- مقاومت ۲۵۰ اوم (250 Ohm Resistor): جهت برقراری ارتباط دیجیتال HART روی حلقه جریان (در صورت عدم وجود مقاومت داخلی در کالیبراتور).
- پمپ فشار مرجع یا کالیبراتور دما: جهت اعمال ورودی دقیق به سنسور.
جمعبندی
پروتکل HART فرآیند کالیبراسیون در صنعت ابزار دقیق را از یک کار دستی، زمانبر و پرخطا به یک فرآیند هوشمند، دقیق و قابل استناد تبدیل کرده است. قابلیت ارتباط دوطرفه، دسترسی به پارامترهای داخلی تجهیز و امکان کالیبراسیون از راه دور، HART را به استانداردی بیجایگزین در صنایع نفت، گاز، پتروشیمی و نیروگاهها تبدیل کرده است.
اگر به دنبال ارتقای سطح دقت و کاهش هزینههای نگهداری در مجموعه صنعتی خود هستید، بهرهگیری از کالیبراتورهای HART و تجهیزات سازگار با این پروتکل، مهمترین گام در این مسیر خواهد بود.
