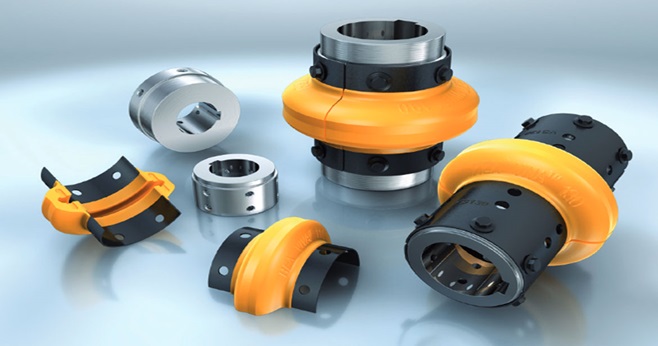

کوپلینگ (Coupling) یک قطعه مکانیکی است که دو شفت را برای انتقال نیرو، قدرت و گشتاور به هم وصل می کند. این کوپلینگ علاوه بر اتصال دو محور چرخان، نقش مهمی در انتقال نیرو نیز دارد و در صورت آسیب ممکن است بر عملکرد کل دستگاه تاثیر بگذارد. انتخاب عاقلانه کوپلینگ ها، نصب و نگهداری صحیح کوپلینگ ها به کاهش هزینه های مجموعه صنعتی کمک می کند. بنابراین، بهتر است اطلاعات دقیقی در مورد اینکه کدام کوپلینگ مورد نیاز است و چه وظایفی بر عهده آن است، داشته باشید.
مزایای استفاده از کوپلینگ چیست؟
استفاده صنعتی از کوپلینگ مزایا و کاربردهای زیادی دارد که از جمله آنها می توان به موارد زیر اشاره کرد:
1.انتقال قدرت و گشتاور: این قطعه به عنوان واسطه بین دو شفت قادر است حرکت و توان را از یک شفت به شفت دیگر منتقل کند. این قابلیت به صنایعی که نیاز به انتقال نیرو و گشتاور بین قطعات مختلف دارند کمک می کند.
2.جذب لرزش و شوک: کوپلینگ ها قادر به جذب ارتعاشات و ضربه های ناشی از عملکرد ماشین ها هستند. این ویژگی می تواند از خرابی و آسیب دیدن سایر قطعات جلوگیری کرده و عمر تجهیزات را افزایش دهد.
3.جبران عدم هم محوری: اگر دو شفت به تراز دقیق نیاز نداشته باشند، این قسمت می تواند آن عدم هم محوری را جبران کند و حرکت را به خوبی منتقل کند.
4.سهولت نصب و تعویض: این قطعات به دلیل سبکی و سهولت در تعویض، در صنایعی که نیاز به تعویض و نصب سریع اقلام دارند، کاربرد فراوانی دارند.
کاربرد کوپلینگ
بسته به نوع، کوپلینگ ها در بسیاری از کاربردها مانند پمپ ها، موتورهای الکتریکی و گیربکس ها استفاده می شوند. رایج ترین و مهم ترین کاربردهای کوپلینگ عبارتند از:
- اتصال دو شفت در دستگاه هایی مانند ژنراتور یا موتور
- قطع ساده تر اتصال شفت ها در هنگام تعمیرات
- ایجاد نامیزانی در شفت ها برای انعطاف پذیری مکانیکی دستگاه
- اتصال درایورها
- استفاده از ارتعاشات شفت های دوار
- انتقال نیرو
- و…
کوپلینگ صنعتی چیست و چه کاربردی دارد؟
یک کوپلینگ صنعتی 2 شفت یا محور را در یک موتور صنعتی و گیربکس به هم متصل می کند. این کوپلینگ به عنوان واسطه ای بین محور محرک و شفت متحرک عمل می کند و با تنظیم این دو شفت در یک جهت از لرزش های غیر ضروری در موتور جلوگیری می کند. همچنین با اتصال این دو محور (شفت) قدرت، سرعت و گشتاور از یکی به دیگری منتقل می شود. همچنین با استفاده از کوپلینگ می توان از گرم شدن بیش از حد الکتروموتور در حین کار جلوگیری کرد. از آنجایی که هنگام کار موتور گرمای زیادی ایجاد می شود، اگر این گرما که بسته به نوع موتور و کاربرد آن می تواند به درجه بالایی برسد، به محور متحرک منتقل شود، باعث خرابی، انبساط محور و در نتیجه اختلال در عملکرد دستگاه می شود.
انواع کوپلینگ ها کدامند؟
کوپلینگ ها به طور کلی به دو دسته کوپلینگ های صلب و کوپلینگ های انعطاف پذیر اصلی تقسیم می شوند. هر یک از این دو دسته شامل انواع مختلفی از کوپلینگ می باشد که هر کدام ویژگی ها و مزایای خاص خود را دارند. برای انتخاب از بین انواع کوپلینگ، لازم است ویژگی های کوپلینگ های مختلف را بشناسیم و علاوه بر آن محل استفاده از آنها را به خوبی بشناسیم. در ادامه به توضیح کوپلینگهای سخت و انعطاف پذیر می پردازیم.
1.کوپلینگ سخت (صلب)
ویژگی اصلی کوپلینگ های سخت این است که توانایی کمتری در جبران انحرافات احتمالی بین دو محور (شفت) دارند. همانطور که گفته شد یکی از مزایای استفاده از کوپلینگ این است که در صورت وجود انحراف زاویه ای یا محوری بین دو شفت می توان این انحراف را کنترل کرد. زیرا ناهماهنگی بین دو محور باعث کاهش کارایی سیستم مونتاژ شده در دراز مدت می شود. کوپلینگ های صلب به دلیل طراحی خود کمتر قادر به پوشش این انحراف هستند. و بیشتر برای استفاده در سیستم هایی که شفت ها در موقعیت های زاویه ای و کواکسیال دقیق از قبل ثابت شده اند مناسب است. نکته دیگر در مورد کوپلینگ های سخت این است که توانایی جذب ارتعاشات را ندارند؛ زیرا در ساخت آنها از مواد پلیمری استفاده نشده است. مزیت کوپلینگ های سخت این است که نیازی به روغن کاری منظم ندارند و همین امر باعث سهولت در نگهداری آنها می شود.
2.کوپلینگ انعطاف پذیر
ویژگی اصلی یک کوپلینگ انعطاف پذیر توانایی آن در خنثی کردن انحرافات بیش از حد بین شفت ها است. البته همه کوپلینگ های انعطاف پذیر نمی توانند انواع انحرافات را پوشش دهند و برخی فقط انواع خاصی از انحرافات را پوشش می دهند.
طراحی و ساخت کوپلینگ ها
همانطور که گفتیم کوپلینگ ها انواع مختلفی دارند. پارامترهای مختلفی در طراحی و ساخت کوپلینگ نقش دارند که مهمترین آنها در زیر ذکر شده است:
- محدودیت های محیطی که کوپلینگ در آن استفاده می شود. به عنوان مثال، کوپلینگ هایی که باید در پروانه های کشتی استفاده شوند، به دلیل شرایط محیطی خاص، دارای محدودیت هایی در طراحی هستند.
- سرعت و گشتاوری که کوپلینگ باید منتقل کند. گفته می شود یکی از کارایی های کوپلینگ، انتقال گشتاور و سرعت زاویه ای است، بنابراین اندازه گیری این پارامتر در طراحی و ساخت کوپلینگ موثر خواهد بود.
- تحمل پارامترهایی مانند مقدار و نوع انحراف می تواند هنگام انتخاب نوع کوپلینگ بسیار مهم باشد.
و بسیاری از عوامل دیگر که با در نظر گرفتن این پارامترها و محدودیت ها، کوپلینگ مناسب طراحی می شود. طراحی کوپلینگ عموما شامل میزان گشتاور و سرعت زاویه ای، متریال کوپلینگ، میزان حداکثر انحراف و لقی مجاز، تعیین ابعادی و … می باشد. ممنون از اینکه با تابان کنترل دقیق همراه بودید.
