کنترلر PID ابزاری است که در صنایع مختلف برای کنترل و تنظیم متغیرهای مهمی نظیر دما، جریان، فشار و سرعت مورد استفاده قرار میگیرد. کنترلکنندههای PID که شامل سه جزء اصلی تناسبی، انتگرالی و مشتقی هستند، از یک سیستم حلقه بازخورد برای مدیریت متغیرهای فرآیندی بهره میبرند و به عنوان یکی از دقیقترین و پایدارترین نوع کنترلکنندهها شناخته میشوند. این روش کنترل، روشی شناختهشده برای هدایت سیستم به سمت یک نقطه هدف مشخص است و به ویژه در کنترل دما کاربرد فراوانی دارد. علاوه بر این، این تکنیک توانایی خودکارسازی فرآیندهای علمی و شیمیایی را نیز دارا است و در این زمینه کارایی بالایی ارائه میدهد. کنترلکننده PID با استفاده از یک بازخورد حلقه بسته، تلاش میکند تا مقدار خروجی را به نزدیکترین حالت به مقدار هدف که از پیش تعیین شده است، حفظ کند.
کنترلکننده PID دما چیست؟

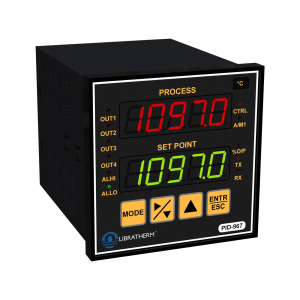

یک کنترلر PID دما، ابزاری است که به منظور تنظیم دما با حداقل نیاز به مداخله انسانی طراحی شده است. این کنترلکننده در سیستمهای کنترل دما از حسگری مانند ترموکوپل یا RD بهره میبرد تا دمای واقعی را اندازهگیری کند. سپس این دما با دمای هدف که مورد نظر است مقایسه میشود. بر اساس این مقایسه، کنترلر PID یک سیگنال خروجی تولید میکند که به المان کنترلی ارسال میشود. این فرایند بهگونهای طراحی شده که بتواند دما را بهطور خودکار و بهینه تنظیم کند و از نوسانات جلوگیری نماید. به این ترتیب، کنترلر PID به عنوان یک ابزار کارآمد در بهبود دقت و ثبات دما عمل میکند و نیاز به دخالت مداوم اپراتور را کاهش میدهد.
کنترلکننده PID دیجیتال چیست؟
یک کنترلکننده PID دیجیتال، سیگنالهایی را از حسگری مانند ترموکوپل یا RTD دریافت میکند. این حسگرها به طور معمول برای اندازهگیری دما به کار میروند. پس از دریافت این سیگنالها، کنترلکننده آنها را به واحدهای مهندسی شناختهشدهای مانند فارنهایت یا سلسیوس تبدیل میکند. این تبدیل مقیاس، امکان نمایش دیجیتالی دما را فراهم میآورد. به این ترتیب، کاربر میتواند به راحتی و بهصورت دقیق دما را در قالبی قابل فهم و استاندارد مشاهده کند. این فرآیند به بهبود کنترل دما و دستیابی به دقت بیشتر در سیستمهای صنعتی کمک میکند و نقش مهمی در بهینهسازی عملکرد تجهیزات دارد.
یک کنترلکننده PID چگونه عمل میکند؟
کنترلکنندههای PID به عنوان ابزاری مؤثر برای مدیریت و کنترل متغیرهای مختلفی مانند دما، فشار و جریان در فرآیندهای صنعتی شناخته میشوند. این نوع کنترلکننده، با ترکیب سه بخش اصلی کنترل تناسبی، انتگرالی و مشتقی، قادر است به طور خودکار به تغییرات در سیستم پاسخ دهد و به این ترتیب، دقت و پایداری بیشتری را در عملکرد فرآیندها فراهم آورد. کنترل تناسبی به تثبیت سریعتر سیستم کمک میکند، در حالی که بخش انتگرالی به تصحیح خطاهای مداوم و ناپایداریهای طولانیمدت پرداخته و بخش مشتقی نیز با پیشبینی تغییرات آینده، واکنشهای مناسبتری انجام میدهد. به این ترتیب، کنترلکننده PID به عنوان یک راهکار جامع برای بهینهسازی عملکرد سیستمهای پیچیده در صنایع مختلف به شمار میرود.
مبانی یک کنترلکننده PID
هدف اصلی یک کنترلکننده PID این است که با دریافت بازخورد، مقدار مشخصی را تنظیم کند تا به نقطه هدف برسد. این عملکرد مشابه ترموستاتی است که بر اساس دما، سیستم گرمایشی یا سرمایشی را خاموش یا روشن میکند. کنترلکنندههای PID در سیستمهایی که دارای جرم کم بوده و به تغییرات انرژی به سرعت پاسخ میدهند، بهترین عملکرد را دارند. این نوع کنترلکنندهها به ویژه در شرایطی که بار به طور مداوم تغییر میکند، کاربرد دارند و از آنها انتظار میرود که به طور خودکار جبران تغییرات در مقادیر تعیین شده، انرژی موجود یا جرم کنترل شده را انجام دهند. این ویژگیها باعث میشود که کنترلکنندههای PID در پروسههایی که نیاز به دقت و واکنش سریع دارند، بسیار حائز اهمیت باشند.

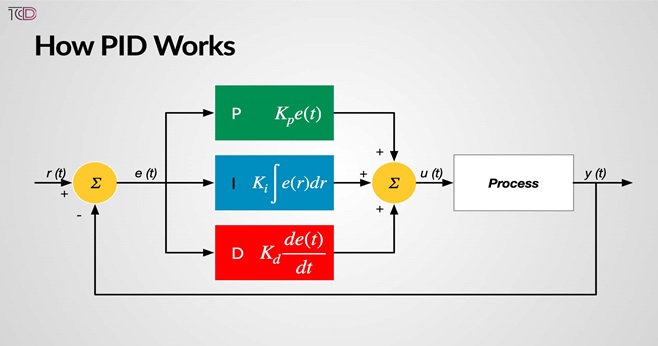

اصول عملکردی کنترلکننده PID
کنترلکننده PID با تنظیم دقیق پارامترهای تناسبی، انتگرالی و مشتقی، عملکردی دقیق و کارآمد دارد. این کنترلکننده با محاسبه اختلاف بین مقادیر موردنظر و واقعی، ضریب تصحیحی را اعمال میکند تا به هدف موردنظر برسد. به عنوان مثال، در یک سیستم حرارتی، اگر دمای فر از مقدار مطلوب پایینتر باشد، کنترلکننده PID با افزایش حرارت، آن را به سطح موردنیاز میرساند. این فرایند با محاسبات دقیق و تنظیمات مناسب، اطمینان میدهد که سیستم به طور موثر و کارآمد عمل میکند. این سه گام در اینجا توضیح دادهشدهاند:
تنظیم تناسبی
هدفگذاری و دستیابی به آن، فرآیندی پویا و متغیر است. در این فرایند، تصحیح و تنظیم هدف با توجه به میزان اختلاف، امری ضروری است. هرچه به هدف نزدیکتر میشویم، میزان تصحیح و اصلاح نیز کمتر میشود، زیرا هدف بهطور مداوم در حال تغییر و تطبیق با شرایط است. به همین دلیل، رسیدن به هدف بهطور کامل و دقیق، غیرممکن به نظر میرسد، زیرا همواره تفاوتهای جزئی وجود دارد که نیاز به اصلاح و تطبیق دارند.
تنظیم انتگرالی
عملگر «P» بهمنظور بهبود وضعیت کنونی، بر روی انباشت خطاها تمرکز میکند تا ضریب تصحیح را افزایش دهد. بهعنوان نمونه، اگر دمای فر پایینتر از حد مطلوب باقی بماند، عملگر «I» بهطور فعال در جهت افزایش حرارت مورد نیاز عمل میکند. اما پس از رسیدن به دمای هدف، عملگر «I» تلاش میکند تا خطای انباشته را به صفر برساند. این تلاش ممکن است منجر به یک تغییر ناگهانی یا فراجهش شود که در سیستم تأثیرگذار خواهد بود. به عبارت دیگر، عملکرد این عملگرها در کنار یکدیگر میتواند نوسانات غیرمنتظرهای را ایجاد کند که نیاز به دقت و توجه بیشتری دارد.
تنظیم مشتقی
با تقلیل ضریب تصحیح در جهت به حداقل رساندن این فراجهش تلاش میکند.
