لودسل وسیله ای برای اندازه گیری نیرو است. بدون شک تا به حال جرثقیل و پرس را دیده اید و یا در صنعت یا محیط اطراف خود مشاهده کرده اید. لودسل ها یکی از مهم ترین اجزای جرثقیل و پرس هستند. با اعمال نیرو به لودسل، سیگنال الکتریکی ضعیفی در حد میلی ولت در سیم خروجی ظاهر می شود. در واقع لودسل مبدل یا ترانسدیوسری است که نیرو و فشار را به سیگنال های الکتریکی استاندارد تبدیل می کند. لودسل (Load cell) در انواع كششی، خمشی، فشاری و پیچشی ساخته شده است. امروزه به دلیل کاربردهای فراوان در اتوماسیون صنعتی، تعداد تولیدکنندگان لودسل در دنیا رو به افزایش است، آزمایشگاه کالیبراسیون تابان کنترل دقیق با سازندگان مشهوری مانند Zemic ،Celltec ،HBM ،Revere و… همکاری دارد.
لودسل (Load cell) چیست؟
لودسل نوعی حسگر الکترونیکی است که برای اندازه گیری وزن و نیرو استفاده می شود. به عبارت دیگر لودسل یک سنسور الکترونیکی است که برای ثبت وزن و توزین دیجیتال اجسام سبک و سنگین استفاده می شود. این سنسور بسیار دقیق است و میتواند بر اساس میزان بار الکتریکی وارد شده، با بیشترین دقت ممکن وزن اجسام را به دست آورد. در واقع، این فرآیند پیچیده تر از توضیح مختصر بالا است؛ و لودسل ها برای آنکه بتوانند توزین کاملا دقیق و با ضریب خطای بسیار پایین داشته باشند؛ باید از نظر کیفیت سنسور و عمر مفید آن ویژگی های خاصی داشته باشند. در عوض، لودسل ها با بارها یا سیگنال های الکتریکی کار می کنند. انواع مختلفی از لودسل ها وجود دارد که رایج ترین آنها لودسل مبتنی بر فشار است.
لودسل چه کابردی دارد؟
لودسل برای اندازه گیری نیرو و وزن در کارخانه های مختلف و همچنین برای اندازه گیری کشش کابل و کشش نخ در کارخانه های نساجی و سایر صنایع مورد استفاده قرار می گیرد. اندازهگیری وزن بطریقه دیجیتال در ترازوهای الكترونیكی به لود سل نیاز دارد. امروزه انواع لودسل با ظرفیت های مختلف در تولید ترازو و باسکول الکترونیکی کاربرد فراوانی دارند. سیستم های اتوماتیک بر اساس اندازه گیری وزن مواد در کارخانه های مواد غذایی – کارخانه آسفالت – کارخانه های شیمیایی همگی از لودسل استفاده می کنند. امروزه به دلیل موارد استفاده متعدد در صنایع اتوماسیون، تولید کنندگان LoadCell در جهان رو به افزایش است.
انواع لودسل کدامند؟
1.لودسل تک پایه
این نوع سنسور همانطور که از نامش پیداست فقط یک پایه دارد؛ و در ترازوهای طبی، انواع ترازوی پستی، ترازوی قطعهشمار، ترازوهای فروشگاهی، ترازوهای فرودگاهی، و ماشینآلات پرکن و بستهبندی کاربرد دارد.
2.لودسل خمشی
این قطعه که در ترازو های پزشکی، فرودگاهی و صنعتی استفاده می شود، از نیکل ساخته شده و با فولاد روکش شده است. از این لودسل در ترازوهای چند پایه و باسکول توزین حیوانات نیز استفاده می شود. نوعی از لودسلها نیز وجود دارند که با نام لودسلهای خمشی دوطرفه از آنها یاد میشود و برای توزین اجسامی که وزن بالایی دارند استفاده میشوند.
3.لودسل کششی
لودسل های کششی در تمامی سیستم های توزین که ماهیت کششی دارند استفاده می شود. از جمله مهمترین کاربردهای این قطعه می توان به ترازوهای سقفی، ترازوهای آویز، صنایع دارویی و تجهیزات پزشکی اشاره کرد.
4.لودسل فشاری
این نوع سنسور به سه نوع بشکه ای، مینیاتوری (Low Profile) و تک نقطه ای (Single Point) تقسیم می شود و برای توزین ترازو و سیلو و مخازن کاربرد دارد.
5.لودسل خاص
این نوع لودسل ها کاربردهای خاصی دارند و از این رو با این نام شناخته می شوند. این نوع سنسورها سنسور گشتاور، سنسور دو محور، تخمین بار سیمها و کابلها و همچنین توزین در ارتفاع استفاده می شوند.
دقت لودسل یعنی چه و چگونه تعیین میشود؟
دقت یک لودسل قدرت تفكیك آن نسبت به ظرفیت كل و نیز حد خطای مجموع آن را نشان می دهد. عوامل دخیل در دقت و کیفیت لودسل ها نوع آلیاژ هسته و ساختار strain gauge است. موسسه oiml مستقر در سوئیس قدرت جداسازی و خطای کلی لودسل و رفتار لودسل تحت رطوبت و دما را بر اساس استانداردهای خاص ارزیابی می کند و كلاس دقت لودسل را تعیین میكند. یک کلاس دقت توصیه شده برای لودسل های مورد استفاده برای توزین تجاری مشخص شده است.
OIML

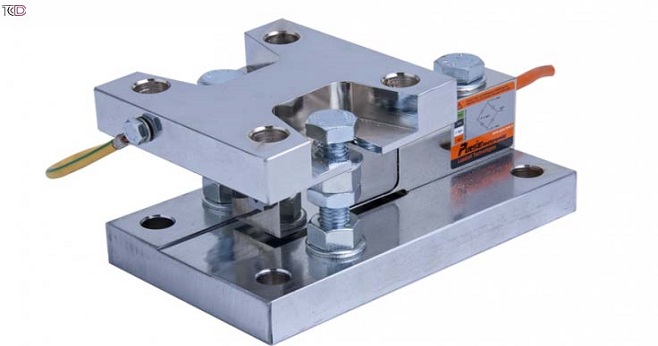

مرجعی که کلاس دقت لودسل را مشخص می کند. موسسه شرقی در سوئیس به نام OIML که قدرت تفکیک و خطای کل لودسل، رفتار لودسل را در شرایط رطوبت و دما بر اساس یک سری استانداردهای خاص ارزیابی می کند. لودسلی دارای گواهی OIML به عنوان یک ابزار اندازه گیری قانونی در سراسر اروپا شناخته شده است. برای نصب لودسل و داشتن سیستم توزین پایدار به پایه و نگهدارنده لودسل (نصب) نیاز داریم. لودسل ها با توجه به کاربردشان درجات مختلفی از حفاظت IP دارند. همانطور که می دانید، این طبقه بندی که توسط سیستم حفاظت بین المللی ایجاد شده است، میزان آب بندی وسایل الکترونیکی را تعیین می کند.
