نصب تجهیزات ابزار دقیق در محیطهای حساس و مستعد انفجار (Hazardous Areas)، یکی از پیچیدهترین و حساسترین مراحل در پروژههای نفت، گاز، پتروشیمی و صنایع شیمیایی است. فلومترها (جریانسنجها) به عنوان گلوگاههای کنترلی در این فرآیندها، نقش حیاتی ایفا میکنند. کوچکترین اشتباه در انتخاب یا نصب این تجهیزات میتواند منجر به فجایع انسانی و مالی جبرانناپذیری شود.

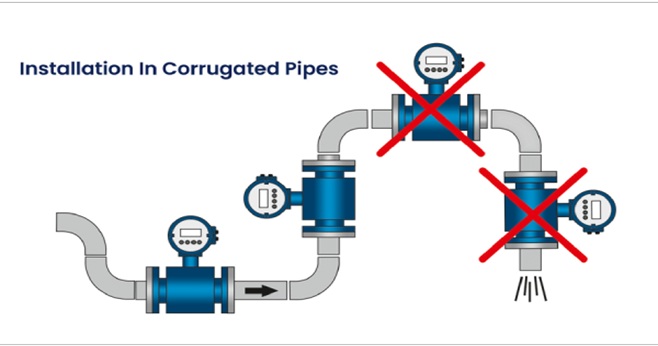

در این مقاله جامع، به بررسی نکات حیاتی هنگام نصب فلومتر در مناطق انفجاری میپردازیم تا علاوه بر تضمین ایمنی، دقت اندازهگیری و طول عمر تجهیزات خود را نیز افزایش دهید.
۱. شناخت دقیق طبقهبندی مناطق (Area Classification)
اولین و مهمترین قدم پیش از نصب، درک صحیح از منطقهای است که فلومتر در آن قرار میگیرد. طبق استانداردهای بینالمللی مانند ATEX (اروپا) یا NEC (آمریکا)، مناطق انفجاری بر اساس میزان حضور گازها یا غبارهای قابل اشتعال به بستههای مختلفی تقسیم میشوند:
Zone 0 (یا Division 1): جایی که مخلوط انفجاری به طور دائم یا برای مدت طولانی وجود دارد.
>Zone 1: جایی که احتمال ظهور مخلوط انفجاری در شرایط عادی کاری وجود دارد.
>Zone 2 (یا Division 2): جایی که مخلوط انفجاری در شرایط عادی وجود ندارد و اگر ظاهر شود، زمان آن بسیار کوتاه خواهد بود.
نکته کلیدی: فلومتر انتخابی شما باید حتماً دارای گواهینامهای باشد که با Zone مورد نظر مطابقت داشته باشد. نصب فلومتری که برای Zone 2 طراحی شده در Zone 1، یک ریسک امنیتی نابخشودنی است.
۲. انتخاب متد حفاظتی مناسب (Ex Protection Types)
تجهیزات ابزار دقیق و فلومترها از روشهای مختلفی برای جلوگیری از انفجار استفاده میکنند. هنگام نصب باید بدانید فلومتر شما از کدام متد بهره میبرد:
- Ex d (Flameproof): بدنه فلومتر به گونهای طراحی شده که اگر انفجاری در داخل آن رخ دهد، شعله به محیط بیرون سرایت نمیکند. در نصب این مدل، سلامت رزوهها و درپوشها حیاتی است.
- Ex i (Intrinsic Safety): ایمنی ذاتی؛ در این روش، انرژی الکتریکی وارد شده به فلومتر به قدری محدود است که توان ایجاد جرقه یا حرارت برای اشتعال را ندارد. این مدل به بریرهای (Barriers) مخصوص نیاز دارد.
- Ex e (Increased Safety): ایمنی افزایش یافته که با استفاده از مواد عایق باکیفیت و اتصالات محکم، جلوی ایجاد جرقه را میگیرد.
۳. اهمیت سیستم ارتینگ (Earthing) و باندینگ
در مناطق انفجاری، الکتریسیته ساکن یکی از دشمنان اصلی ایمنی است. فلومترهایی که در مسیر جریان سیالات پرسرعت قرار دارند، مستعد تجمع بار الکترواستاتیک هستند.
- اتصال زمین (Earth): بدنه فلومتر باید به سیستم زمین واحد صنعتی متصل شود.
- همبندی (Bonding): اطمینان حاصل کنید که بدنه فلومتر، فلنجها و لولههای مجاور همگی همپتانسیل هستند. قطع بودن اتصال الکتریکی بین فلنج لوله و فلومتر میتواند باعث ایجاد جرقه در هنگام تخلیه بار شود.
۴. انتخاب و نصب صحیح گلندهای کابل (Cable Glands)
بسیاری از حوادث در مناطق انفجاری نه از خود دستگاه، بلکه از محل ورود کابلها رخ میدهد.
گلند ضد انفجار: حتماً از گلندهای تایید شده (Ex-rated) متناسب با نوع حفاظت فلومتر (مثلاً گلند Ex d برای بدنه ضد انفجار) استفاده کنید.
آببندی (Sealing): گلند باید کابل را کاملاً در بر بگیرد تا گازهای قابل اشتعال از طریق لولههای کابل (Conduits) وارد بدنه فلومتر نشوند. استفاده از ترکیبات آببندی (Sealing Compound) در برخی استانداردها اجباری است.
۵. کلاس دمایی (Temperature Class)
یکی از نکات حیاتی که اغلب نادیده گرفته میشود، کلاس دمایی یا T-Rating است. در مناطق انفجاری، هر گاز یا غباری دارای یک دمای اشتعال خودکار است.
فلومترها بر اساس حداکثر دمای سطحی که در حین کار تولید میکنند، از T1 تا T6 دستهبندی میشوند.
مثال: اگر در محیطی گاز هیدروژن وجود دارد، دمای سطح فلومتر نباید از حد مجاز فراتر رود. هنگام نصب، دقت کنید که دمای سیال عبوری از داخل فلومتر نیز میتواند دمای بدنه را بالا ببرد و این موضوع باید در محاسبات ایمنی لحاظ شود.
۶. ملاحظات سیمکشی و جداسازی مدارها
در نصب فلومترهای دارای ایمنی ذاتی (Intrinsic Safety)، سیمکشی مدارات نباید با سیمکشیهای برق فشار قوی یا مدارهای غیر ایمن در یک سینی کابل یا داکت قرار بگیرد. القای مغناطیسی میتواند سطح انرژی را در مدار Ex i بالا برده و خاصیت ضد انفجار بودن آن را از بین ببرد. کابلهای این مدارات معمولاً با رنگ آبی روشن مشخص میشوند.
۷. استفاده از ابزار مناسب در هنگام نصب
هنگام کار در مناطق خطرناک، حتی استفاده از آچار معمولی نیز میتواند خطرناک باشد.
ابزارهای Non-Sparking: از ابزارهای مسی یا برنزی که هنگام برخورد با بدنه تجهیزات جرقه تولید نمیکنند استفاده کنید.
تجهیزات تست: مولتیمترها و کالیبراتورهایی که برای تست فلومتر در محل نصب استفاده میشوند، خودشان باید دارای تاییدیه ضد انفجار باشند. باز کردن درب ترمینال فلومتر در حالی که برق وصل است (Hot Work)، بدون دریافت مجوزهای لازم و اطمینان از نبود گاز در محیط، اکیداً ممنوع است.
۸. کالیبراسیون و پیکربندی در محل (Field Configuration)
بسیاری از فلومترهای مدرن (مانند فلومترهای زیمنس یا اندرس هاوزر) دارای نمایشگر و دکمههای کنترلی هستند. برخی از این تجهیزات اجازه میدهند بدون باز کردن درب محفظه و با استفاده از قلمهای مغناطیسی یا ارتباط بلوتوث، تنظیمات را تغییر دهید. این ویژگی در مناطق انفجاری یک مزیت بزرگ محسوب میشود زیرا نیاز به باز کردن بدنه (که ریسک ورود گاز را دارد) را حذف میکند.
۹. نگهداری و بازرسیهای دورهای
ایمنی فلومتر با نصب به پایان نمیرسد. در مناطق انفجاری، خوردگی میتواند باعث از بین رفتن رزوههای گلند یا بدنه شود. بازرسیهای دورهای باید شامل موارد زیر باشد:
- چک کردن عدم وجود ترک در شیشههای نمایشگر.
- اطمینان از محکم بودن پیچهای بدنه.
- بررسی سلامت واشرهای آببندی (Gaskets) برای جلوگیری از نفوذ رطوبت و گاز.
۱۰. مستندسازی و کدهای شناسایی
هر فلومتر ضد انفجار دارای یک پلاک (Nameplate) است که اطلاعات حیاتی مانند نوع حفاظت، زون عملیاتی و شماره گواهینامه روی آن درج شده است. در هنگام نصب، این اطلاعات باید با نقشههای P&ID و مستندات ایمنی واحد (Hazardous Area Dossier) تطابق داده شود. هرگونه مغایرت در این مرحله باید منجر به توقف عملیات نصب گردد.
جمعبندی
نصب فلومتر در مناطق انفجاری فراتر از یک کار فنی ساده است؛ این یک فرآیند حساس مهندسی است که با جان انسانها گره خورده است. با رعایت استانداردهای ATEX/IECEx، انتخاب گلند مناسب، اجرای دقیق سیستم ارتینگ و توجه به کلاس دمایی، میتوانید عملکرد دقیق فلومتر خود را در امنترین حالت ممکن تضمین کنید.
اگر قصد خرید یا نصب تجهیزات ابزار دقیق از برندهای معتبری همچون زیمنس (SIEMENS) را دارید، حتماً پیش از اقدام، دفترچه راهنمای مخصوص مناطق خطرناک (Ex-Manual) آن مدل خاص را مطالعه کنید تا از تطابق کامل تجهیز با شرایط محیطی خود مطمئن شوید.
