مقدمه
اندازه گیری فشار در بسیاری از صنایع امری اساسی و مهم است که برای آن باید بدانید مفهوم فشار مطلق چیست؟
روش استفاده از فشار مطلق برای اندازه گیری فشار یکی از چندین روشی است که هر مهندس و تکنسین شاغل در صنعت به دلیل اهمیت آن باید با آن آشنا باشد.
در این مقاله سعی می کنیم این مفهوم و نحوه اندازه گیری آن را درک کنیم.
دانستن فشار مطلق مهم است
فشار در واقع نیرویی است که به یک منطقه خاص وارد می شود.
سیستم های مختلفی برای اندازه گیری فشار وجود دارد
از این میان، دو روش رایج برای تعیین فشار مطلق و گیج فشار آب بندی.
تفاوت های زیادی بین این دو معیار وزن وجود دارد
تأثیر قابل توجهی در استفاده و اندازه گیری آنها دارد.
بسته به اینکه چرا می خواهید فشار را اندازه گیری کنید، تصمیم بگیرید که آیا به فشار سنج نیاز دارید یا فشار مطلق.
اگر اشتباه متوجه شوید، می تواند باعث خطاهای بزرگ در اندازه گیری شود
پس پیشنهاد می کنیم برای دانستن تفاوت فشار و فشار مطلق و نسبی این مقاله را تا انتها دنبال کنید.
دیگر در محاسبات خود اشتباه نکنید.
فشار چیست
نیروی فیزیکی که بر جسم وارد می شود فشار نامیده می شود.
این نیرو در واحد سطح عمود بر سطح اجسام اعمال می شود.
فرمول اصلی فشار F/A (نیرو در واحد سطح) است.
واحد فشار پاسکال (Pa) است.
انواع استرس عبارتند از:
فشار مطلق
فشار نسبی
اختلاف فشار
مثلا:
فشار وارد شده به جعبه 84 کیلوگرمی با مساحت 42 سانتی متر مربع برابر با نیرو است.
تقسیم بر ناحیه ای است که در آن اعمال می شود.
یعنی 2 کیلوگرم در سانتی متر مربع.
فشار اتمسفر بر هر واحد از سطح زمین فشار اتمسفر ایجاد می کند
در سطح دریا، 15 پوند در هر اینچ مربع است.
در واحدهای SI، واحد اندازه گیری فشار پاسکال است.
یک پاسکال برابر با یک نیوتن در هر متر مربع است.
فشار هوا نزدیک به 100000 پاسکال است.
انواع فشار
فشار مطلق
در واقع به مقدار فشار واقعی وارد شده به بدن در هر نقطه فشار مطلق می گویند
این کمیت در شرایط “خلاء مطلق” اندازه گیری می شود.
خلاء مطلق
در خلاء یا فشار بسیار کمتر از فشار اتمسفر است و می توان از آن صرف نظر کرد
هر چیزی که در فضا وجود دارد تابع فرآیندهایی نیست که در آن اتفاق می افتد، به آن فضا می گویند.
واحد اندازه گیری آن پاسکال است.
این شرایط را می توان با استفاده از پمپ خلاء و حذف هوا و یا کاهش فشار با استفاده از جریان سریع مایع مشابه اصل برنولی ایجاد کرد.
پوچی مطلق
فشار مرجع
در سنسور فشار اندازه گیری فشار همیشه بر اساس فشار مرجع است.
بر این اساس سنسورهای فشار به سه دسته مطلق، اندازه گیری و دیفرانسیل تقسیم می شوند.
در سنسورهای فشار مطلق، خلاء به عنوان استاندارد اندازه گیری در نظر گرفته می شود.
بنابراین، این سنسورها همیشه اختلاف فشار بین فرآیند و خلاء را اندازه گیری می کنند.
از جمله مهمترین کاربردهای این دسته از سنسورها می توان به اندازه گیری فشار هوا، اندازه گیری وزن و تجهیزات بسته بندی مواد غذایی اشاره کرد.
آنها نیاز به فشار خلاء ثابت دارند.
فشار مرجع
اندازه گیری فشار دقیق
در اندازه گیری فشار خالص از صفر مطلق به عنوان نقطه مرجع استفاده می کنند.

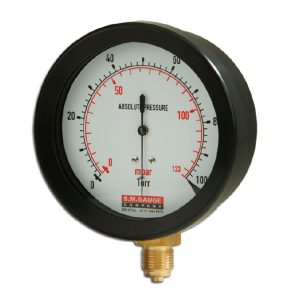

بهترین مثال برای اندازه گیری فشار مرجع مطلق، اندازه گیری فشار مانومتر است.
برای تولید مایع فشار صحیح، یک ژنراتور خلاء بالا در پشت سنسور دیافراگم قرار می گیرد.
بنابراین اگر اتصال فرآیند فرستنده فشار مطلق به هوا را باز کنید، فشار واقعی را از فشارسنج می خواند.
سنسور فشار چیست؟ (معرفی 3 نوع اصلی)
محاسبه عددی فشار مطلق
رایج ترین فشار اتمسفر، فشار صفر است که در فضای بدون هوا وجود دارد.
فشار مربوط به این فشار مرجع به عنوان فشار مطلق شناخته می شود.
برای تمایز لازم از سایر انواع فشار، این شاخص با “ABS” نشان داده می شود که از لاتین “absolutus” به معنای جدا و مستقل است.
اگر بخواهیم مقدار عددی فشار مطلق را محاسبه کنیم، ابتدا باید فشار نسبی را اندازه گیری کنیم.
فشار مطلق را اندازه گیری کنید
فشار نسبی

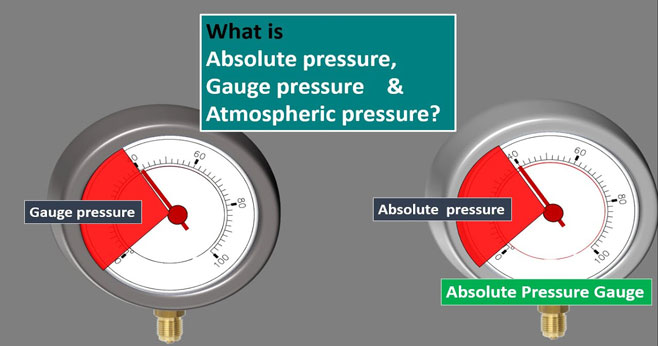

اگر فشار اتمسفر (اتمسفر) را مرجعی برای اندازه گیری فشار سیستم در نظر بگیریم، فشار به دست آمده را فشار نسبی می نامند.
مانومتر فشاری است نسبت به فشار اتمسفر و آنچه اندازه می گیرد در واقع فشار نسبی است
گیج فشار برای فشار بالای فشار اتمسفر مثبت و برای فشار زیر آن منفی است.
حال برای محاسبه فشار مطلق از فرمول زیر استفاده کنید:
فشار اتمسفر + فشار نسبی = فشار مطلق
با کمی تحلیل متوجه خواهیم شد، زیرا فشار خلاء کمتر از فشار اتمسفر است
با اندازه گیری پارامتر فشار مطلق با استفاده از فرمول زیر می توانید به راحتی فشار خلاء را محاسبه کنید:
فشار مطلق – فشار اتمسفر = فشار خلاء
