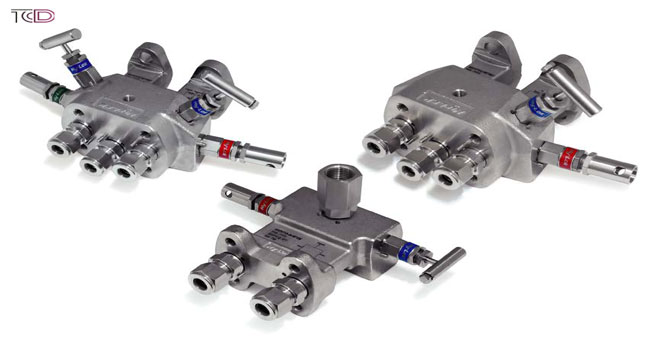

انتخاب شیرهای منیفولد مناسب برای گیج فشار

مقدمه:

در این مقاله در مورد انتخاب شیرهای منیفولد مناسب برای گیج فشار اطلاعات مناسبی را در اختیار شما قرار می دهیم
هدف یک شیر منیفولد، ایزوله کردن یا مسدود کردن دبی سیال در سیستم است، تا سیال فرآیند از ابزارآلات فشار جدا شود.

یک منیفولد بلاک-اند-بلید (block-and-bleed) برای ایزوله کردن یا مسدود کردن سیال فرآیند آپ‌استریم از ابزارآلات استفاده می‌شود و bleeding off یا ونتینگ سیال باقیمانده سیستم را در سمت داون‌استریم منیفولد ممکن می‌سازد.

شیرهای منیفولد در پیکربندی‌های تک-شیر، دو-شیر، سه-شیر، چهار-شیر و پنج-شیر موجود هستند. تمام این منیفولدها دستگاه‌های shut off (خاموش‌کننده) هستند که برای حذف ابزار وصل‌شده، طراحی شده‌اند.

این باعث می‌شود که ابزار فشار، بدون نیاز به تجربه کردن افت در سیال فرآیند، قابل تعویض یا کالیبراسیون مجدد باشد.

منیفولدهای تک-شیر (۱-valve) طراحی شده‌اند که ابزارآلات فشار را مسدود یا ایزوله کنند.

منیفولدهای دو-شیر (۲-valve) طراحی شده‌اند که با ابزارآلات فشار، block and bleed کنند.

منیفولدهای سه-شیر (۳-valve) طراحی شده‌اند که با ابزارآلات فشار تفاضلی، فشار را مسدود و تعدیل کنند.

منیفولدهای پنج-شیر (۵-valve) طراحی شده‌اند که با ابزارآلات فشار تفاضلی، فشار را مسدود، bleed و تعدیل کنند.

منیفولدهای تک‌شیر

موقعیت های مختلف دریچه ها به طور یکسان با سوراخ های نری و مادگی برای جداسازی خطوط فشار در آب طراحی شده اند. این تک بلوک دارای دسته آبی است.
فولاد ضد زنگ استاندارد 316، بسته بندی دریچه ای PTFE. یک شیر گرافیتی برای مواد با دمای بالا مانند Hastelloy-C و Monel نصب شده است.

منیفولدهای دو شیر

منیفولد دو سوپاپ در یک بلوک با پورت های ورودی و خروجی رزوه دار نر و ماده، شیر ایزوله ترکیبی و دریچه های کالیبراسیون/خروجی طراحی شده است. شیر بلوک با دسته آبی و شیر تخلیه با دسته قرمز مشخص شده است. فولاد ضد زنگ 316 با بسته بندی شیر PTFE به صورت استاندارد موجود است. موادی مانند Hastelloy-C و Monel در صورت درخواست و در بسته بندی شیر گرافیتی برای کاربردهای دمای بالاتر در دسترس هستند.
شیرها در پیکربندی های خطی استاندارد، L شکل یا Y شکل موجود هستند.

منیفولدهای سه شیر

منیفولد سه سوپاپ شامل یک شیر متعادل کننده و دو سوپاپ چک است. یک شیر چک در سمت فشار قوی و دیگری با دستگیره های آبی در سمت فشار پایین وجود دارد. در حین کار و کار معمولی، هر دو شیر بلوک باز و شیر تسکین به طور همزمان بسته می شود.
شیرهای بلوک ایزوله ابزار را فراهم می کنند و به شیر اکولایزر سبز اختصاص داده می شوند و بین اتصالات فرآیند بالا و پایین دستگاه فشار قرار می گیرند تا فشار یکسانی در هر دو طرف ایجاد کنند.

منیفولدهای پنج شیر

مشخصات فنی

1-برنج

شیرهای سوزنی برنجی معمولاً در سیستم های هیدرولیک، آب آشامیدنی، سیستم های دمای بالا و خطوط لوله گاز استفاده می شوند.
این مدل را می توان برای مایعات خورنده استفاده کرد.

کاربرد رایج این مدل سیستم آب آشامیدنی است، البته می توان از آن برای آب دریا، آب مقطر و … استفاده کرد. از این مدل هم استفاده شد.

2 – فولاد ضد زنگ

لوله سوزنی فولادی تقریباً برای هر فرآیندی مناسب است. یکی از خواص این ماده دوام و مقاومت بالای آن در برابر دما و فشار بالا می باشد.
این ماده برای نصب در فرآیندهای تهاجمی و خورنده نیز مناسب است.
امیدوارم از مقاله انتخاب شیرهای منیفولد مناسب برای گیج فشار لذت برده باش
