گیج فشار یا مانومتر در واقع ابزاری برای اندازه گیری فشار (شدت) یک سیال است. اندازه گیری فشار در سیستم شما یک مرحله مهم تضمین کیفیت برای اطمینان از سازگاری محصول و بررسی های ایمنی برای نشت یا فشار ساختمان در سیستم است. برای تنظیم و تیونینگ ماشینهای قدرت سیال باید از گیجهای فشار استفاده کرد، و وجود آنها برای رفع مشکلات لازم است. گیج های یکی از ابزارهای اندازه گیری فشار است که در صنایع مختلف برای اندازه گیری فشار مایعات و گازها مورد استفاده قرار می گیرد. گیج های فشار بسته به نوع سیال، نحوه استفاده، محیط استفاده و … در انواع مختلفی ساخته می شوند. برای کسب اطلاعات بیشتر در مورد گیج فشار با تابان کنترل دقیق همراه باشید.

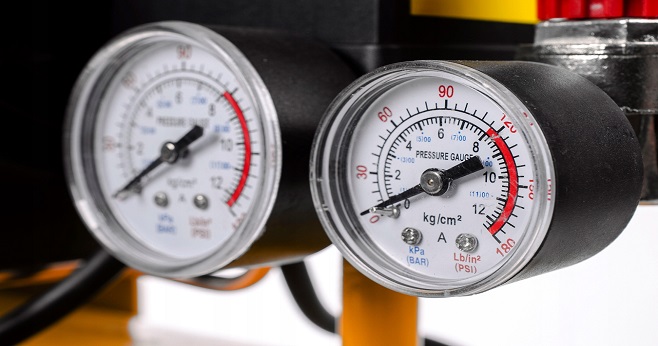

گیج فشار چیست و چگونه عمل میکند؟
گیج فشار (Pressure Gauge) وسیله ای ویژه برای اندازه گیری فشار است که می تواند در سیستم های لوله کشی و یا در مخزن استفاده شود. در واقع این دستگاه به عنوان یک فشارسنج عمل می کند که تغییرات فشار در محیط را به صورت حرکات دست بر روی صفحه نمایش و یا نمایش اطلاعات دیجیتالی به کاربر نشان می دهد. البته امروزه سیستم های مختلفی برای اندازه گیری فشار تعریف شده است که از این سیستم در مانومترها نیز استفاده می شود. بنابراین طبیعی است که با مدل های مختلف این دستگاه ها مواجه شویم که هر کدام روش خاص خود را دارند. اما در نهایت واقعیت این است که نتایج همه یکسان است، و نتایج گزارش شده برای فشار و تغییرات بسیار جزئی و اندکی دارد.
اصول اندازه گیری فشار چیست؟
فشار مقدار نیروی وارد بر یک مایع یا گاز راکد در واحد سطح است. این فشار مقدار نیرویی است که به دیواره ظرف در یک نقطه خاص وارد می شود. فشار استاتیک در همه جهات یکنواخت است. با این حال، سیال متحرک فشار اضافی در جهت جریان وارد می کند، در حالی که فشار کمتری بر سطوح موازی با جهت جریان وارد می کند. این فشار اضافی فشار دینامیکی نامیده می شود. فشار کل جریان (که به آن فشار راکد نیز می گویند) مجموع فشارهای استاتیکی و دینامیکی در جریان است. هنگامی که یک ابزار در جهت جریان قرار می گیرد، فشار کل جریان را اندازه گیری می کند. ابزارهای مورد بحث در اینجا برای اندازه گیری فشار استاتیک در سیستم طراحی شده اند.
فشار مطلق مقدار کل نیرو در واحد سطح را نشان می دهد. یک خلاء کامل دارای فشار مطلق صفر است، در حالی که اتمسفر زمین در سطح دریا دارای فشار مطلق 1 اتمسفر است. فشار سنج همان چیزی است که بیشتر فشار سنج ها نشان می دهند، یعنی فشار رسانه نسبت به فشار اتمسفر. این بدان معنی است که فشار اندازه گیری شده، فشار مطلق منهای فشار اتمسفر است. اگر یک فشارسنج برای اندازه گیری فشار زیر فشار اتمسفر (معروف به فشار خلاء) طراحی شده باشد، ممکن است برچسب آنها “گیج سنج” باشد و منفی حذف شود.

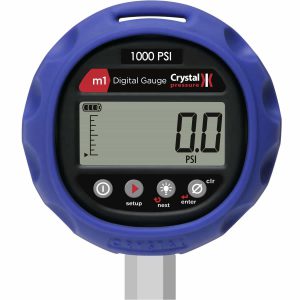

گیج فشار دیجیتال چیست؟
گیج های فشار دیجیتال فشار اندازه گیری شده را به صورت دیجیتالی روی نمایشگر نمایش می دهند. فشارسنج های دیجیتال برای اندازه گیری های معمول در میدان و در سیستم های کالیبراسیون استفاده می شود. گیج های فشار دیجیتال دقت بسیار بالایی در حدود 0.05% دارند. این دستگاه ها بسیار حساس هستند و نباید در شرایط نامساعد استفاده شوند. گیج های فشار دیجیتال در انواع مختلف تک ورودی، تفاضلی یا دو ورودی، مطلق (Absolute) و تابلویی ساخته می شوند.
کاربرد گیج فشار دیجیتال
- صنایع نفت و گاز
- تجهیزات، تعمیرات و نگهداری
- کالیبراسیون
- و…
مزایا و معایب گیج فشار
مزایا
گیج های فشار ارزان و آسان برای استفاده هستند و از آنجایی که شامل اجزای مکانیکی هستند، نیازی به برق یا منبع تغذیه ندارند.
معایب
گیج های فشار کاملا مکانیکی هستند. آنها از چرخ دنده های کوچک و قطعات متحرک ساخته شده اند. بنابراین ممکن است به مرور زمان در شرایط عادی در کارخانه ها یا آزمایشگاه ها آسیب ببینند. در نتیجه، مانومترهای آنالوگ به ویژه در کاربردهایی که به ارتعاشات مکانیکی وابسته هستند یا دارای پالس های فشار ثابت هستند، قطعات متحرک فشارسنج های آنالوگ می توانند سریع از بین بروند و منجر به قرائت نادرست و شرایط کاری بالقوه ناامن شود. گیج های فشار آنالوگ مستعد آسیب ناشی از فشار بیش از حد، دمای شدید، خوردگی، اتصال، لرزش و بخار هستند. بنابراین، آنها باید دائماً تحت عمل کالیبراسیون قرار گیرند. در عین حال، کالیبره کردن گیج فشار آنالوگ نیاز به باز کردن و تنظیم پیچ تنظیم دارد که ممکن است با خطای کاربر آسیب ببیند.
کاربردهای گیج فشار
- صنایع شیمیایی و پتروشیمی
- صنعت ماشین سازی
- استخراج نفت و گاز
- صنعت حفاری
- کارخانه سازنده
- صنعت پزشکی و داروسازی
- کارخانه های مواد غذایی و آشامیدنی
- تهویه مطبوع
- اندازه گیری سطح
- تجهیزات آزمایشگاهی
- و…
گیج فشار ویکا
شرکت ویکا یکی از معروف ترین و شناخته شده ترین برندهای سازنده تجهیزات ابزار دقیق می باشد که به عنوان یک شرکت آلمانی سابقه ای طولانی در زمینه ساخت این ابزارها دارد. گیج های فشار ویکا از نظر کیفیت و مواد به کار رفته در ساخت ابزار بهترین گزینه موجود در بازار هستند. برای مشاهده محصولات شرکت ویکا وارد این لینک شوید و با بهترین قیمت گیج فشار خود را تهیه نمایید.
