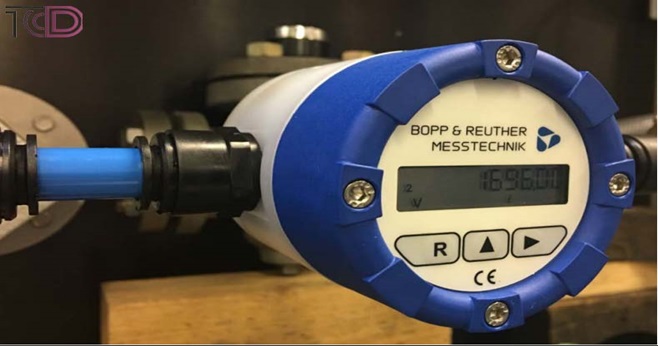

فلومتر دندهای یکی از انواع فلومتر است که برای اندازه گیری جریان سیال استفاده می شود. این فلومترها بر اساس اصل جابجایی حجمی استفاده می شوند و به فلومترهای جابجایی مثبت نیز معروف هستند. فلومتر دندهای (Gear Flowmeter) یا دنده بیضی دقت بسیار بالایی در اندازه گیری جریان سیالات دارند. مکانیسم کار این فلومتر ها معمولا بر اساس حرکت دو چرخ دنده بیضوی است که در محفظه ای در وسط مسیر مایع با یکدیگر در تماس هستند. عملکرد به گونه ای است که در هر چرخش کامل چرخ دنده ها امکان عبور مقدار مشخصی مایع وجود دارد. فلومتر دنده ای یکی از پرکاربردترین فلومتر ها و دبی سنج ها در دنیا است که به دلیل طراحی منحصر به فرد خود می تواند حوزه های مختلفی را پوشش دهد. این ابزارها می توانند سبک جدیدی را در طراحی فلومتر به ارمغان بیاورند. با تابان کنترل دقیق در ادامه همراه باشید تا اطلاعات بیشتری در مورد فلومتر دنده ای به شما بدهیم.
مکانیزم فلومتر دنده ای
فلومتر دنده ای همانطور که گفته شد محفظه ای با اتاقک ورودی و خروجی است که در آن از دو چرخ دنده استفاده می شود. این فلومتر در جایی قرار می گیرد که سیال در حال جریان است تا شدت جریان عبوری از آن اندازه گیری شود. روش کار به این صورت است که جریان سیال به داخل محفظه باعث می شود که دو چرخ دنده در جهت مخالف بچرخند. این چرخ ها به گونه ای هستند که دنده ها کاملا هماهنگ و با سرعت یکسان حرکت می کنند. هر یک از این چرخ دنده ها دارای سنسوری هستند که حرکت و سرعت آن را کنترل می کند. با توجه به سرعت سیال، چرخ دنده های داخل فلومتر دنده ای با همان سرعت حرکت می کنند و به این ترتیب به ما امکان می دهند که سرعت سیال را اندازه گیری کنیم. در دستگاه های مکانیکی سرعت چرخ دنده به صورت دستی اندازه گیری می شود که پس از تبدیل به صورت شدت جریان سیال قابل مشاهده است. نکته جالب در مورد فلومترهای چرخ دنده ای این است که سرعت و عملکرد آنها با توجه به به گرانروی سیال متغیر است و معیار خوبی برای قضاوت در مورد سیالات به ما می دهد.
مزایا و معایب فلومتر های چرخ دنده ای
فلومتر دنده ای مزایا و معایب خود را دارد. در زیر برخی از مزایا و معایب این نوع فلومتر آورده شده است:
مزایا
- دقت بالا: این محصول دقت بالایی در اندازه گیری جریان مواد دارد. این دقت بالا به کاربر اجازه می دهد تا جریان مواد را با دقت زیادی کنترل و نظارت کند.
- پاسخ سریع: این دستگاه برای تشخیص سریع و واکنش به تغییرات جریان شناخته شده است. این قطعه مهم در صنایعی که نیاز به پردازش سریع جریان دارند استفاده می شود.
- عمر طولانی: فلومترهای چرخ دنده ای عموما دارای قطعات ساده و مستحکمی هستند که طول عمر بالایی دارند. این ویژگی به این معنی است که به نگهداری کمتری نیاز دارد و هزینه های عملیاتی را کاهش می دهد.
- قیمت مناسب: این تجهیزات معمولاً بسیار ارزان و به طور کلی مقرون به صرفه هستند. هزینه های نصب، بهره برداری و نگهداری در مقایسه با برخی از انواع فلومتر نسبتاً پایین است.
معایب
- اثرات تراکم و ویسکوزیته: این دستگاه ممکن است تحت شرایط خاصی مانند تراکم و ویسکوزیته مایع، از کار بیفتد. بنابراین در صورت استفاده از سیالات با خواص متغیر، ممکن است دقت فلومتر کاهش یابد.
- اثرات ناخواسته شوک ها و ارتعاشات: لرزش های شدید و ضربه های مکانیکی می تواند بر عملکرد این دستگاه تاثیر منفی بگذارد. این نوع فلومترها باید به گونه ای طراحی شوند که از اثرات ناخواسته ارتعاشات و ضربه ها جلوگیری شود.
- تأثیر انسداد: اگر سیالی با مواد جامد معلق یا مواد فیبری در دستگاه فلومتر استفاده شود، ممکن است انسداد ایجاد شود و عملکرد قسمتی از فلومتر مختل شود. این انسداد می تواند دقت و کارایی فلومتر را کاهش دهد.
- نیاز به تنظیم و کالیبراسیون: یک فلومتر دنده ای برای حفظ دقت و عملکرد بهینه نیاز به تنظیم و کالیبراسیون دوره ای دارد. این می تواند زمان بر، پرهزینه و نیازمند دانش فنی تخصصی باشد. شرکت تابان کنترل دقیق با بیش از سه دهه سابقه در حوزه خدمات کالیبراسیون، کالیبراسیون تجهیزات، فروش و تعمیرات تجهیزات مطابق با صلاحیت های موجود در گواهینامه های این شرکت فعالیت می کند. از دیگر فعالیت های این شرکت در بخش کالیبراسیون، برق و ابزار دقیق، پیش راه اندازی و راه اندازی در پروژه های کشور به صورت پیمانکار اجرایی یا بهره گیری از متخصصین و مهندسین مجرب می باشد.
- محدودیت در شرایط کاری خاص: این دستگاه ممکن است تحت شرایط کاری خاص، مانند فشار و دمای بسیار بالا یا پایین، ضعیف عمل کند. در این شرایط ممکن است نیاز به استفاده از فلومتر های دیگر باشد.
بیشتر بخوانید: قیمت و خرید انواع فلومتر صنعتی | راهنمای کامل
کاربرد فلومتر دنده ای
فلومترهای دنده ای برای کاربردهای زیر ایده آل هستند:
- اندازه گیری مصرف خالص سوخت در بویلرها و موتورها
- اعتبار سنجی توزیع بلبرینگ – روانکار در کاربردهای هیدرولیک
- نظارت شیمیایی بر پردازش کاغذ
- نظارت بر جریان پایان موم
- کنترل تزریق شربت به خطوط اصلی نوشیدنی
- نظارت حجم پوشش ضخیم آب نبات
- ردیابی و توزیع خودکار روغن پخت و پز
- و…
سخن پایانی
برای سفارش یا خرید طیف وسیعی از محصلات ابزار دقیق و همچنین کسب اطلاعات بیشتر و مشاوره رایگان با شماره تلفن 09126960084 – 02188906782 تماس بگیرید. فلومتر دنده ای به عنوان یک ابزار پرکاربرد در صنایع مختلف مانند صنایع دریایی و غذایی شناخته می شود. مدل های مختلفی از فلومتر دنده ای در بازار وجود دارد که از محبوب ترین آنها می توان به فلومتر های حلزونی و فلومتر های بیضوی اشاره کرد. این نام به دلیل ویژگی های خاص مواد به کار رفته در این فلومترها است که می تواند بر عملکرد آنها تأثیر بگذارد. اساساً، هرچه تعداد دنده های ابزار بیشتر باشد، فلومتر با دقت بیشتری می تواند اندازه گیری کند و این به کیفیت اندازه گیری کمک می کند.
