لوپ چک (loop check) فعالیتی است که می خواهید تجهیزاتی را که در سایت نصب شده و قبلاً به صورت واقعی در سایت کالیبره شده اند را تست کنید و عملکرد آن را در اتاق کنترل مشاهده کنید. فرآیند لوپ چک یکی از فعالیت های اصلی مرحله پیش راه اندازی در کارخانه های صنعتی (پلنت های صنعتی) است. فرآیند تست لوپ در 2 مرحله انجام میپذیرد : Cold Loop Check و Hot loop check.
با توجه به اینکه می توانید لوپ چک را به دو صورت CLOSE یا OPEN به صورت سرد و گرم انجام دهید مراحل زیر را انجام دهید. در مورد لوپ چک دستگاه هایی که با فشار کار می کنند ابتدا باید ZERO دستگاه های خود را در سایت بررسی کنید و در صورت نداشتن ZERO این کار را با HART یا با دکمه های نصب شده روی دستگاه انجام دهید. لازم به ذکر است که لوپ چک آخرین مرحله تست تجهیزات است و باید از سالم بودن و درست کارکرد تجهیزاتی که لوپ چک می شود مطمئن شوید. در طول لوپ چک، سعی کنید هر گونه بازخوردی را از دستگاه بررسی کنید، به عنوان مثال آلارمی که برای تجهیز تعریف شده چک شود. سعی کنید قبل از لوپ چک تمام تجهیزات خود را از طریق تلفن تست کنید تا از سیم کشی و کابل تجهیزات مطمئن شوید.
باید مراقب باشید که تمامی مراحل کار شما باید با اتاق کنترل هماهنگ باشد و این شما هستید که دستور روشن شدن برق تجهیزات را می دهید؛ پس باید دقت کنید که این کار به درستی انجام شود. کلیه تجهیزات نصب شده در سایت باید دارای کابل اتصال به زمین باشند تا در حین راه اندازی وبهره برداری شما با EARTH FALT مواجه نشوید.
لوپ چک در دو مرحله انجام می شود:
1.Cold Loop Check
این مرحله با هدف بررسی صحت وایرینگ از ترمینال های داخل تابلوهای کنترل به تجهیزات ابزاردقیق نصب شده در فیلد انجام می شود. عملا کابل کشی در فیلد از تجهیز ابزاردقیق آغاز می گردد و پس از عبور جانکشن باکس ها و ترمینال های مارشالینگ، به ترمینال بلاک های داخل تابلو کنترل می رسد. این تست cold نامیده می شود. زیرا در طول اجرای آن هیچ جریانی به سیم های ارتباطی وارد نمی شود. مولتی متر یکی از ابزارهای مورد استفاده در این تست است.
2.Hot loop Check
پس از اتمام موفقیت آمیز مرحله قبل، نوبت به این مرحله می رسد. در این مرحله باید برای هر یک از I/O ها تست hot loop انجام گردد. هدف اصلی این مرحله تایید اتصال صحیح و بدون خطا هر دستگاه به PLC یا DCS و مطابقت با طراحی آن می باشد. در این روش، عملکرد تمام لوپ با شبیه سازی سیگنال ناشی از PLC یا DCS آزمایش می شود و ممکن است شامل کارهای زیر باشد:
- Calibration range
- Activation of inputs / outputs / Field switches / Solenoids
- PLC/DCS register updates
- SCADA updates

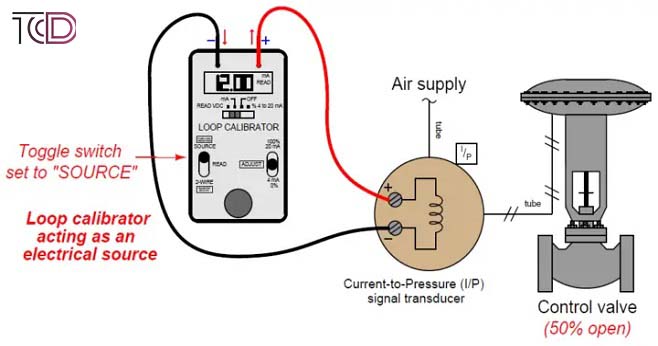

این تست به این دلیل Hot نامیده می شود که در حین اجرای آن پاور به سیم های ارتباطی تزریق می شود. از تجهیزات مورد استفاده در این آزمایش شامل یک شبیه ساز سیگنال / ژنراتور، کالیبراتورها اشاره کرد. فرآیند تست HOT LOOP برای تمام انواع لوپ ها از جمله digital input, digital ouput, flow,RTDs,Transmitters 4/20 mA or 0/10 V و غیره قابل انجام است. ضمن اینکه حتی توسط کالیبراتور های فشار یا پمپ های دستی می توان pressure transmitter loop را شبیه سازی کرده و فیدبک های دریافتی در کنترلر را چک نمود.
اهداف لوپ چک چیست؟
ما می توانیم موارد زیر را با استفاده از یک لوپ چک تأیید کنیم:
- تمام اجزای دستگاه لوپ به سیستم متصل شده و کار می کند.
- کارت های ورودی/خروجی سیستم عملکرد خوبی دارند.
- سیم کشی ترانسمیتر ها، سنسور ها و PLC ها خوب است.
- لوپ توسط یک منبع معتبر تغذیه می شود.
- و…
سوالات متداول
لوپ چک یعنی چه؟
لوپ چک فعالیتی است که می خواهید تجهیزاتی را که در سایت نصب شده و قبلاً به صورت واقعی در سایت کالیبره شده اند را تست کنید و عملکرد آن را در اتاق کنترل مشاهده کنید.
لوپ چک در چند مرحله انجام می شود؟
دو مرحله ی Cold Loop Check و Hot loop check.
