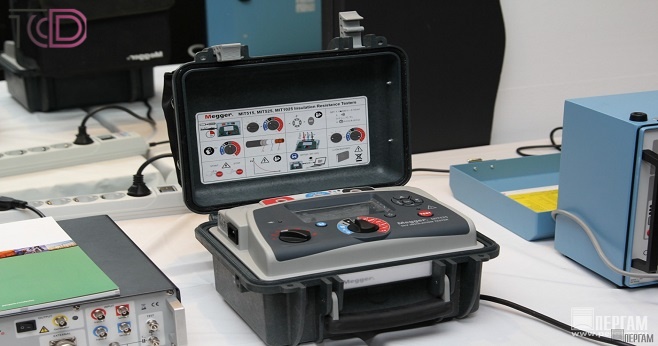

میگر یا تستر عایق یک ابزار بسیار مفید و مهم برای اندازه گیری مقاومت عایق است. این ابزار از ولتاژ بالای 1000 ولت یا حتی 1 کیلو وات برای اندازه گیری عایق استفاده می کند. همچنین می تواند مقادیر مقاومت بزرگ، در گیگابایت یا حتی ترا اهم را نیز اندازه گیری کند. اندازهگیری میزان ولتاژ برای تست انواع کابل، تست سوئیچ و کلیدها، انواع موتورهای الکتریکی، ترانسفورماتورها و … کاربرد دارد. این دستگاه بر اساس اصل مقایسه کار می کند، یعنی مقاومت عایق با مقدار مقاومت شناخته شده مقایسه می شود. اگر مقاومت عایق زیاد باشد نشانگر سیم پیچ متحرک تا بی نهایت منحرف می شود و اگر کم باشد نشانگر مقاومت صفر را نشان می دهد. دقت میگر در مقایسه با سایر دستگاه ها بسیار بالاست. برای کسب اطلاعات بیشتر در مورد این ابزار کاربردی (megger) با تابان کنترل دقیق همراه باشید.
نحوه عملکرد میگر

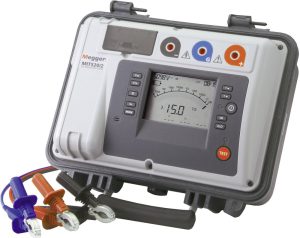

روش کار Megger این است که مقاومت را با استفاده از ولتاژ بالا مانند مولتی متر اندازه گیری می کند. با این تفاوت که مقادیر مقاومت بسیار بالایی را اندازه گیری می کند. نمونه هایی از ولتاژهای تست، 500V، 1000V، 2.5KV، 5KV و 10KV است.
اما چرا وضعیت عایق کابل ها یا تجهیزات الکتریکی باید تست شود:
در اثر عوامل محیطی مانند تنش مکانیکی، اضافه ولتاژ، دما یا رطوبت، وجود مواد شیمیایی خورنده، عایق آسیب می بیند. از این رو خسارات آتش سوزی جبران ناپذیری به بار می آورد. بنابراین، بازرسان باید به طور دوره ای عایق بودن تجهیزات را بررسی کنند. امروزه میگرهای موجود بصورت دیجیتالی میباشند. برخی از مدل ها دارای حافظه داخلی یا دیتالاگر مناسب برای ذخیره اطلاعات آزمایش شده هستند. به عنوان مثال، در تابلوهای برق، برای ثبت مقادیر عایق تابلوها به دیتالاگر نیاز است. برای سفارش میگر دیجیتال میتوانید با شماره های سایت و واحد فروش تابان کنترل دقیق تماس حاصل فرمایید.
کاربرد میگر چیست؟
کیفیت عایق کابل ها در انتقال برق بسیار مهم است. اگر استانداردهای مشخص شده را رعایت نکند، به تجهیزات الکتریکی آسیب می رساند و باعث اتلاف انرژی می شود. همان طور که در بالا اشاره کردیم کارشناسان از دستگاه میگر برای اطمینان از سالم بودن عایق کابل ها استفاده می کنند. تستر عایق میگر که با نامهای تستر مقاومت عایقی کابل و یا مگا اهم شناخته میشود. همچنین برای اندازه گیری مقاومت بسیار بزرگ معمولاً تا 1000 گیگا اهم با ولتاژ آزمایشی 5 کیلو ولت استفاده می شود. از کاربردهای دگیر این ابزار مفید میتوان به موارد زیر اشاره کرد:
- نشت محصول را به سرعت پس از تولید و نصب تست و ارزیابی میکند.
- تست و بررسی جریان نشتی در محصولاتی که نیاز به تعمیر دارند.
- تست مفصل بندی و سرکابل ها
- آزمایش مداوم برای افزایش عمر دستگاه های الکترونیکی
- بازبینی یا اجرای تستهای نظارتی هنگام تحویل و دریافت کالا از انبار تجهیزات
- ارزیابی مقاومت عایق تابلوهای برق، ترانسفورماتورها، موتورها، کابلها و سایر وسایل دیجیتال.
- اندازه گیری دقیق مقاومت عایق تجهیزاتی که دچار افت کیفیت شده اند.
- و…
تست صحت عملکرد میگر
قبل از استفاده از دستگاه Megger، باید دقت دستگاه بررسی شود تا از مقادیر اندازه گیری شده در دستگاه اطمینان حاصل شود. این تست بدین گونه است که دستگاه را روشن نموده پراب ها را به دستگاه وصل می کنیم، در اولین گام پراب های دستگاه را از هم جدا نگه داشته و کلید انتخابگر ولتاژ را روی حالت حداقل ولتاژ قرار می دهیم. سپس شاسی “تحریک ولتاژ” را به مدت 10 ثانیه نگه دارید. در این حالت دستگاه باید مقاومت بی نهایت نشان دهد. در مرحله دوم با اتصال پروب های دستگاه ولتاژ را روی حداکثر مقدار داده شده قرار می دهیم. حالت تحریک ولتاژ را به مدت 10 ثانیه نگه دارید، در این حالت مقاومت دستگاه باید صفر باشد. اگر مقدار مشخص شده بر روی Megger (تستر مقاومت عایق) نمایش داده شود، دستگاه سالم است. برای تست عایق کابل ابتدا کابل را کاملا تمیز و خشک کنید و ولتاژ مناسب کابل یا دی الکتریک را طبق استاندارد انتخاب کنید. دستگاه تست میگر را به دی الکتریک متصل کرده و شاسی تزریق ولتاژ را فشار دهید. نتایج به دست آمده در آزمایش کار روی جدول نصب کابل را در نظر بگیرید، اگر با مقادیر قابل قبول روی میز مطابقت داشته باشد، مقاومت الکتریکی کابل یا دی الکتریک تایید می شود.
معرفی دستگاههای میگر پیشرفته و با کاربری حرفهای

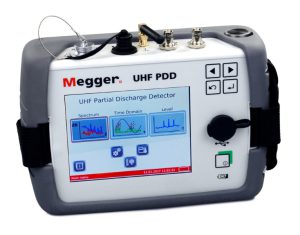

دستگاه های پیشرفته و تخصصی مزایا و ویژگی های بسیار بیشتری نسبت به دستگاه های قدیمی دارند. از ویژگی های میگرهای تخصصی می توان به ضرایب دقت بسیار بالا و پایداری طولانی مدت، دقت اندازه گیری و همچنین قابلیت اندازه گیری DAR و PI و اتصال به سیستم کامپیوتری برای ذخیره نمونه های آزمایشی و بررسی و تحلیل آنها اشاره کرد.
نکات ایمنی هنگام کار با میگر
- در زمان تست عایق کابل توسط تستر مقاومت عایقی، می بایست از قطع بودن کامل برق اطمینان حاصل کرد. حتما پس از آزمایش عدم وجود ولتاژ در مدار و رعایت کامل موارد ایمنی مثل استفاده از دست کش عایق و انتخاب ولتاژ مناسب، تست عایق کابل باید را آغاز کرد. از تجهیزات حفاظتی استفاده کنید.
- هنگام کار با تستر عایق از پوشش های مقاوم در برابر شعله، عینک ایمنی و دستکش های عایق استفاده کنید.
- ساعت مچی یا سایر جواهرات را از خود جدا کنید و روی کف پوش عایق بایستید.
- فیوز یا کلید دستگاه تحت آزمایش را قطع کنید.
- هنگام تست جریان موتور با میگر، حتماً موتور را از مدار جدا کنید.
- از تستر عایق کابل در محیط های خطرناک یا انفجاری استفاده نکنید، زیرا این ابزار ممکن است باعث ایجاد قوس الکتریکی در عایق آسیب دیده شود.
- و…
کلام آخر
بررسی مقاومت عایق ها بسیار مهم است. این عایق ها در شرایط مختلف و به دلایل مختلفی مانند گرما، وجود مواد شیمیایی و غیره می توانند آسیب ببینند و خطراتی برای محیط نیز به همراه داشته باشند. به همین دلیل تست و بررسی منظم کیفیت عایق ها موضوع بسیار مهمی است که باید به آن توجه کنید. میگر ابزاری مهم و کاربردی است که کیفیت عایق را از طریق اعمال ولتاژ بالا تایید می کند. در این مقاله به تعریف migger پرداختیم و نکاتی در مورد ویژگی های آن و نحوه استفاده از آن ارائه کردیم. ممنون از اینکه تا انتهای این مطلب با ما همراه بودید.
