پوزیشنر چیست و چه انواعی دارد؟

در صنایع نفت، گاز، پتروشیمی، داروسازی و نیروگاه‌ها، کنترل دقیق دبی، فشار و دمای سیالات اهمیت حیاتی دارد. بخش اعظم این کنترل بر عهده شیرهای کنترلی (Control Valves) است. اما شیر کنترل به تنهایی قادر نیست همواره در موقعیت ایده‌آل و تعیین‌شده باقی بماند؛ به خصوص زمانی که نوسانات فشار، اصطکاک ساقه شیر یا چسبندگی آب‌بندها وجود دارد. اینجاست که قطعه‌ای حیاتی به نام پوزیشنر (Positioner) وارد مدار می‌شود.

در این مقاله تخصصی بررسی می‌کنیم که پوزیشنر چیست، چگونه کار می‌کند، چه انواعی دارد و هنگام انتخاب آن باید به چه نکاتی توجه کرد.

پوزیشنر چیست؟ (Valve Positioner)

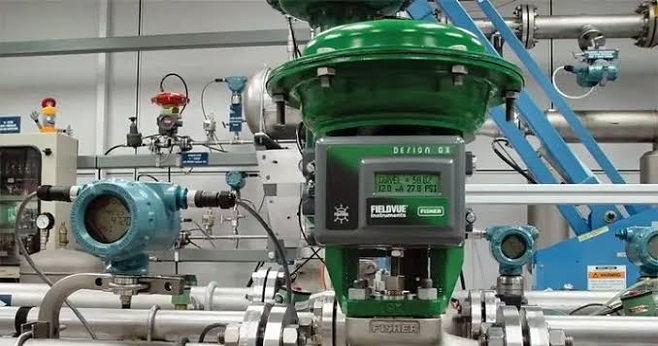

پوزیشنر شیر یا ولو پوزیشنر دستگاهی است که روی اکچویتور (عملگر) شیر کنترل نصب می‌شود و موقعیت دقیق باز یا بسته بودن پلاگ یا دیسک شیر را با سیگنال دریافتی از اتاق کنترل یا سیستم کنترل مرکزی (PLC/DCS) مقایسه و تنظیم می‌کند.

به زبان ساده، سیستم کنترل فرمانی برای باز شدن شیر (مثلاً ۴۰٪) صادر می‌کند؛ پوزیشنر وظیفه دارد این فرمان را دریافت کرده، موقعیت فعلی ساقه شیر را بسنجد و فشار هوای مناسب را به اکچویتور ارسال کند تا شیر دقیقاً به نقطه ۴۰٪ برسد و در همان حالت پایدار بماند.

وظایف اصلی پوزیشنر

1. افزایش دقت و حساسیت: غلبه بر خطاهای ناشی از اصطکاک پکینگ‌ها و گشتاور استاتیک.
2. کاهش زمان پاسخ‌دهی (Response Time): با هدایت سریع هوای فشرده به داخل یا خارج سیلندر اکچویتور، سرعت باز و بسته شدن را به شدت افزایش می‌دهد.
3. تغییر مشخصه جریان: امکان اصلاح رفتار و منحنی پاسخ شیر به صورت خطی یا درصدی.
4. قابلیت Split Ranging: تقسیم سیگنال کنترل میان چند شیر مجزا.

پوزیشنر چگونه کار می‌کند؟

عملکرد پوزیشنر بر پایه یک حلقه بازخورد منفی (Negative Feedback Loop) استوار است:

• دریافت سیگنال ورودی: سیگنال فرمان از سیستم کنترل مرکزی ارسال می‌شود (به صورت پنوماتیکی معمولاً ۳ تا ۱۵ psi یا الکتریکی ۴ تا ۲۰ میلی‌آمپر).
• سنجش موقعیت واقعی: از طریق یک بازوی فیدبک مکانیکی یا سنسورهای مغناطیسی بدون تماس، موقعیت واقعی استم (ساقه) شیر خوانده می‌شود.
• مقایسه خطا: پوزیشنر مقدار واقعی را با مقدار مطلوب مقایسه می‌کند.
• تصحیح خروجی: اگر اختلافی بین این دو مقدار وجود داشته باشد، پوزیشنر فشار هوای ورودی به اکچویتور را کم یا زیاد می‌کند تا خطای موقعیت به صفر برسد.

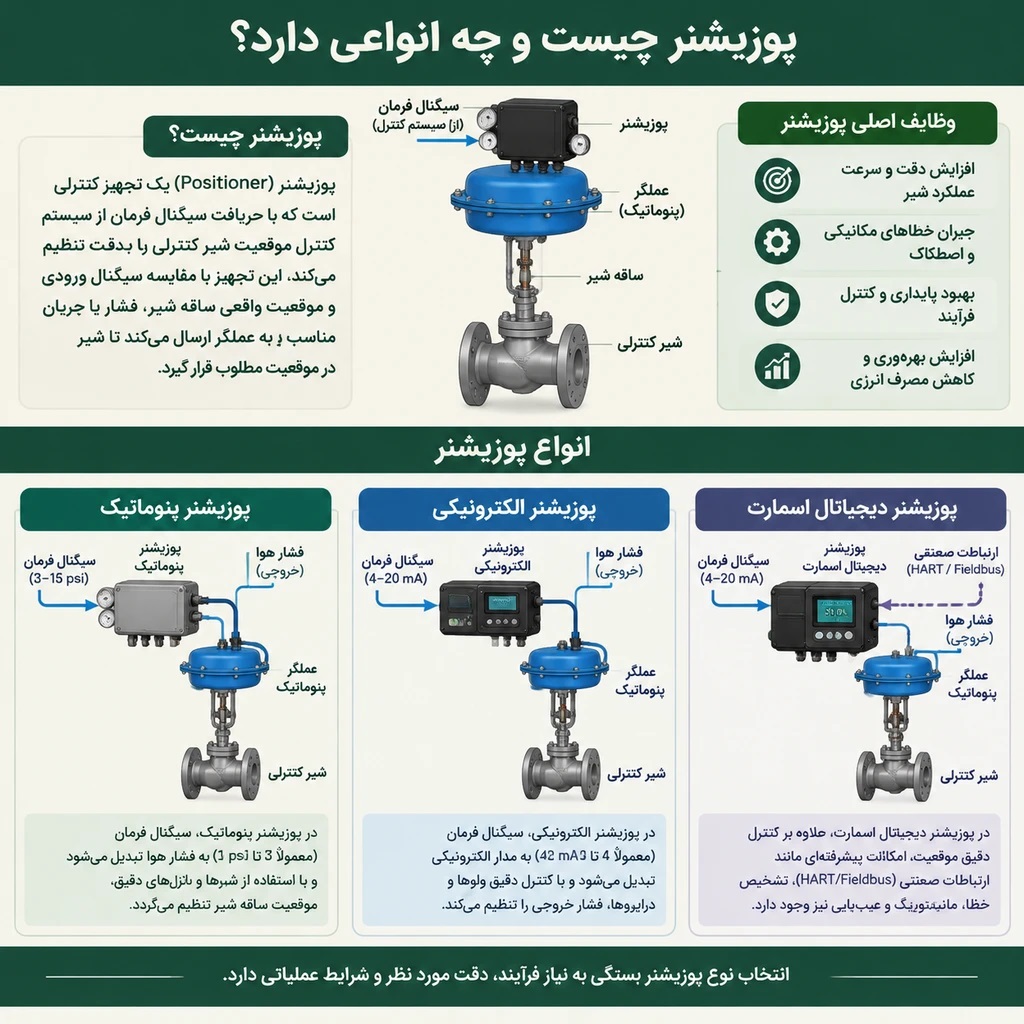

انواع پوزیشنر شیر صنعتی

پوزیشنرها بر اساس تکنولوژی ساخت، نوع سیگنال دریافتی و قابلیت‌های ارتباطی به دسته‌های زیر تقسیم می‌شوند:

۱. پوزیشنر پنوماتیک به پنوماتیک (Pneumatic Positioner)

این مدل قدیمی‌ترین نوع پوزیشنر است که ورودی و خروجی آن هر دو از نوع سیگنال هوای فشرده (سیگنال پنوماتیک) است.

سیگنال ورودی: معمولاً فشار هوای 3 to 15 psi

سیگنال خروجی: هوای فشرده با فشار بالاتر متناسب با نیاز اکچویتور.
مزایا: ساختار مکانیکی ساده، ضد انفجار ذاتی، مناسب محیط‌های دارای نویز الکتریکی شدید یا بدون دسترسی به برق.
معایب: دقت کمتر نسبت به مدل‌های الکترونیکی، استهلاک مکانیکی و مسافت محدود انتقال سیگنال به دلیل افت فشار هوا.

۲. پوزیشنر الکتروپنوماتیک (Electro-Pneumatic Positioner – I/P)

یکی از رایج‌ترین انواع پوزیشنر در صنایع فرآیندی است که سیگنال ورودی استاندارد الکتریکی را به خروجی پنوماتیک تبدیل می‌کند.

سیگنال ورودی: جریان الکتریکی استاندارد 4 to 20 mA.
مکانیسم عملکرد: از مبدل I/P (جریان به فشار) استفاده می‌کند تا بر اساس میزان جریان ورودی، یک فلپر-نازل مکانیکی را به حرکت درآورد و خروجی پنوماتیک را تغییر دهد.
مزایا: سرعت انتقال بالاتر سیگنال، امکان کنترل از فواصل دورتر نسبت به مدل تمام پنوماتیک، کالیبراسیون ساده‌تر.

۳. پوزیشنر دیجیتال یا هوشمند (Digital / Smart Positioner)

پیشرفته‌ترین نسل پوزیشنرها هستند که به میکروپروسسور مجهز شده‌اند و سیگنال آنالوگ یا پروتکل‌های شبکه را دریافت می‌کنند.

سیگنال ورودی: 4 to 20 mA به همراه پروتکل‌های دیجیتال مانند HART ،Profibus PA یا Foundation Fieldbus.
ویژگی‌های بارز:
کالیبراسیون خودکار (Auto-tuning): دستگاه به طور هوشمند و تنها با فشردن یک دکمه، کورس حرکتی و نقاط صفر و صد را تنظیم می‌کند.
عیب‌یابی پیشرفته (Diagnostics): قابلیت پایش سایش آب‌بندها، اصطکاک و نشتی هوا در اکچویتور.
تست ضربه جزئی (Partial Stroke Test – PST): تست سلامت شیرهای اضطراری بدون ایجاد اختلال در روند خط تولید.
سنسورهای غیرتماسی: استفاده از فناوری اثر هال (Hall Effect) به جای بازوهای مکانیکی که خرابی ناشی از لرزش را از بین می‌برد.

۴. انواع پوزیشنر بر اساس نوع حرکت شیر

علاوه بر نوع سیگنال، پوزیشنرها از نظر نوع اتصال حرکتی نیز دسته‌بندی می‌شوند:

پوزیشنر خطی (Linear Positioner): برای شیرهای گلوب (Globe Valve) و دیافراگمی که حرکت رفت و برگشتی دارند.
پوزیشنر دورانی (Rotary Positioner): برای شیرهای توپی (Ball Valve) و پروانه‌ای (Butterfly Valve) که دوران ۹۰ درجه (Quarter-turn) دارند.

مقایسه اجمالی انواع پوزیشنر

چرا استفاده از پوزیشنر ضروری است؟

گاهی این پرسش پیش می‌آید که آیا نمی‌توان سیگنال خروجی کنترلر را مستقیم به اکچویتور متصل کرد؟ پاسخ در اکثر فرآیندهای حساس منفی است. دلایل کلیدی استفاده از پوزیشنر عبارت‌اند از:

• غلبه بر اصطکاک پکینگ‌ها (Packing Friction): پکینگ‌های متراکم مانع نشت سیال می‌شوند اما مقاومت زیادی در برابر حرکت ایجاد می‌کنند. پوزیشنر فشار مضاعفی اعمال می‌کند تا این مقاومت مانع دقت نشود.
• فشار معکوس سیال (Process Fluid Forces): فشارهای بالای جریان سیال می‌توانند دیسک شیر را جابجا کنند؛ پوزیشنر این انحراف را سریعاً خنثی می‌کند.
• بهبود مشخصات دینامیکی: پوزیشنر نوسانات سیستم را پایدار کرده و پدیده تاخیر زمانی (Hysteresis and Deadband) را به حداقل ممکن می‌رساند.

نکات مهم در راهنمای خرید و انتخاب پوزیشنر

هنگام خرید پوزیشنر مناسب برای خط تولید یا پالایشگاه، موارد زیر را حتماً در برگه مشخصات فنی (Data Sheet) بررسی کنید:

• نوع اکچویتور: آیا عملگر شما سینگل اکتینگ (Single Acting – فنر برگشت) است یا دبل اکتینگ (Double Acting)؟
• کیفیت هوای تغذیه (Air Supply Quality): پوزیشنرهای هوشمند به رطوبت و ذرات روغن بسیار حساس‌ترند و نیازمند فیلتر رگلاتور با کیفیت استاندارد هوای سازگار با ISO 8573-1 هستند.
• برندهای معتبر بازار: برندهایی چون Fisher (امرسون)، Samson، Metso (Neles)، Yamatake (Azbil)، Siemens و ABB از شناخته‌شده‌ترین سازندگان پوزیشنر در سطح جهان به شمار می‌روند.

نتیجه‌گیری

پوزیشنر مغز متفکر و قلب تپنده شیر کنترل در خطوط صنعتی است. انتخاب صحیح میان انواع پوزیشنر پنوماتیک، الکتروپنوماتیک و دیجیتال مستقیماً بر کیفیت محصول نهایی، کاهش هزینه‌های تعمیر و نگهداری، پایداری فرآیند و ایمنی کل واحد صنعتی اثر می‌گذارد. امروزه با گسترش اتوماسیون صنعتی، پوزیشنرهای هوشمند به دلیل قابلیت‌های مانیتورینگ آنلاین و نگهداری پیشگیرانه به انتخاب اول اکثر پروژه‌های مدرن تبدیل شده‌اند.
