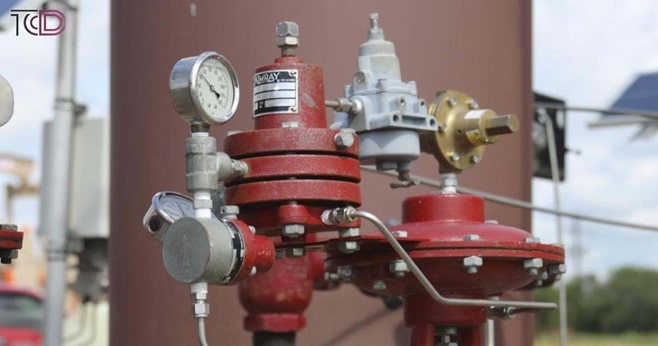

شیر کنترلی، که به عنوان کنترل ولو نیز شناخته میشود، یکی از تجهیزات ابزار دقیق است که نقش اساسی در تنظیم جریان و فشار مایعات و گازها در صنایع مختلف و اتوماسیون صنعتی ایفا میکند. این شیرها به عنوان عنصر نهایی کنترل، بسیار حیاتی هستند و به منظور مدیریت دقیق جریان سیال یا گاز در فرآیندهای صنعتی مورد استفاده قرار میگیرند. شیرهای کنترلی، بازیگران کلیدی در مدیریت پارامترهای فرآیند در صنایع مختلف هستند. از صنایع شیمیایی و پتروشیمی گرفته تا پالایشگاهها و نیروگاهها، سیستمهای فرآیندی چاههای نفت و نیروگاههای نفت و گاز، شیرهای کنترلی نقش مهمی در کنترل و نظارت بر فرآیندهای پیچیده ایفا میکنند.
شیر کنترلی، قلب تپنده سیستم پایپینگ است که با دقت تنظیمات را اعمال میکند و بر هر ماده یا سیالی که در لولهها جریان دارد نظارت میکند. عملکرد آن مبتنی بر کنترل موقعیت دریچه ورودی جریان با استفاده از یک محرک است. شیر کنترلی، عنصر نهایی کنترل در سیستم است که به صورت خودکار و پیچیده در یک مدار کنترل کار میکند تا جریان سیال را با دقت تنظیم کند.
ویژگی های شیر کنترلی
شیرهای کروی یا گلوب ولو، رایجترین نوع شیرهای کنترلی هستند. این شیرها موثرترین وسیله برای تنظیم و کنترل جریان محسوب میشوند، اگرچه انواع مختلفی از شیرها وجود دارند که هر کدام کاربرد خاص خود را دارند. برای مثال، شیرهای زاویهای، شیرهای سه راهه، شیرهای پلاگین چرخشی خارج از مرکز و شیرهای توپی، هر کدام برای کاربردهای خاص خود طراحی شدهاند. با این حال، شیر کروی با طراحی منحصر به فرد خود، انعطافپذیری و کنترل بینظیری را در مقایسه با سایر شیرها ارائه میدهد.
شیرهای کنترلی، که قلب سیستم پایپینگ هستند، با استفاده از سیگنالهایی که از دستگاههای مختلف دریافت میکنند، جریان سیال را در لولهها تنظیم مینمایند. این شیرها میتوانند عملکردهای متنوعی داشته باشند، اما معمولاً تنها برای کنترل جریان یا محدود کردن فشار در یک لوله خاص مورد استفاده قرار میگیرند. این شیرهای هوشمند نقش اساسی در مدیریت خودکار جریان سیال ایفا میکنند و اطمینان حاصل میکنند که همه چیز طبق برنامه پیش میرود.

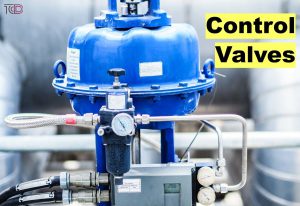

اجزا شیر کنترل
شیر کنترل شامل دو جزء اصلی است: 1- اکچویتور یا عملگر 2- ولو یا شیر. در اینجا به بررسی دقیق هر یک از این اجزا و عملکرد آنها میپردازیم.
1. اکچویتور:
عملگر یا اکچویتور، دستگاهی است که دستورات کنترلی را اجرا میکند. عملکرد اصلی آن ایجاد حرکت است، مانند باز و بسته کردن شیر. به همین دلیل، به آنها عملگر یا محرک نیز گفته میشود.
2. ولو:
شیر یا ولو، ابزاری است که برای تنظیم جریان سیالات، اعم از گاز، مایع یا حتی جامدات شبه مایع، به کار میرود. این وسیله میتواند جریان را هدایت یا کنترل کند. شیرها را میتوان به عنوان بخشی از اتصالات لولهها در نظر گرفت که نقش مهمی در کنترل جریان مواد داخل لولهها ایفا میکنند.
3. پوزیشنر:
پوزیشنر شیر کنترل، یا همان موقعیتدهنده شیر، نقشی اساسی در ارتقای عملکرد و کارایی شیر کنترل ایفا میکند. این قطعه که لزوماً بخشی ضروری از مجموعه شیر کنترل نیست، میتواند بهصورت پنوماتیکی، الکتروپنوماتیکی یا دیجیتالی کار کند و وظیفه تنظیم جریان را بر عهده دارد. عملکرد اصلی پوزیشنر این است که سیگنال ورودی را به موقعیت شیر مرتبط میکند و فشار لازم برای حفظ این تناسب را تأمین مینماید.

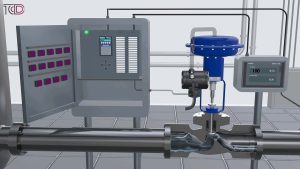

عملکرد شیر کنترلی
شیر کنترل جریان، مانند یک دروازه بان عمل می کند که می تواند جریان را متوقف یا آزاد کند. این شیر بر اساس دستورات یک کنترل کننده قابل برنامه ریزی، باز و بسته می شود تا جریان را کنترل کند. همچنین می توان از آن برای تنظیم سرعت جریان در یک فرایند استفاده کرد. بدین صورت که شدت جریان توسط یک مدار کنترلی تعیین و اعمال می شود. این شیر کنترل جریان می تواند به صورت راه دور نیز عمل کند و از راه دور جریان را تنظیم کند. اکثر شیرهای کنترلی، یعنی بیش از 90 درصد آنها، با محرکهای پنوماتیک کار میکنند. این محرکها یا از نوع دیافراگم فنری هستند یا از نوع محرکهای پیستونی.
انواع شیرهای کنترلی پر کاربرد
شیرهای کنترلی که زیاد استفاده میشوند، معمولاً در چند دسته اصلی قرار میگیرند و در صنایع مختلف کاربرد دارند.
شیرآلات کنترلی خطی
شیرهای کنترل خطی، شیرهایی هستند که با استفاده از دریچههایی با حرکت خطی، جریان سیال را تنظیم میکنند. این شیرها به گونهای طراحی شدهاند که دریچههای آنها به صورت پیستون یا حرکت خطی کمک میکنند تا با حرکت رو به جلو و عقب، جریان سیال را با دقت کنترل کنند. این شیرهای کنترلی نقش مهمی در سیستمها و فرایندهای صنعتی ایفا میکنند، جایی که کنترل دقیق جریان و فشار یک ضرورت است.
شیرآلات کنترلی دورانی
شیرهای کنترلی دورانی، با دریچههایی که به صورت دیسک یا پروانهای شکل طراحی شدهاند، جریان سیال را با یک چرخش دقیق کنترل میکنند. این شیرآلات، که به شیرهای دورانی نیز معروفند، با چرخش در یک زاویه مشخص، جریان سیال را تنظیم میکنند و به کنترل دقیق فشار، دما و نسبت مخلوط در فرآیندهای صنعتی کمک میکنند. این شیرها برای سیستمهای صنعتی که نیازمند کنترل دقیق پارامترهای مختلف هستند، بسیار کاربردی و حیاتی میباشند.
شیرآلات کنترلی دیافراگمی
شیر دیافراگمی، نوعی شیر کنترل جریان است که از یک دریچه دیافراگمی منحصر به فرد تشکیل شده است. این شیر کنترل جریان، با استفاده از یک ممبران انعطافپذیر که دیافراگم نامیده میشود، قادر به تنظیم دقیق جریان سیال است. این دیافراگم، که معمولاً از مواد منعطف و مقاومی مانند لاستیک، تفلون یا EPDM ساخته میشود، مانند یک پیستون عمل میکند و با حرکت بالا و پایین، جریان سیال را کنترل میکند.
کاربرد انواع شیرهای کنترلی در صنعت
شیرهای کنترلی که در صنایع مختلف به عنوان بخش نهایی سیستمهای اتوماسیون به کار میروند، عملکردهای سیالاتی متنوعی دارند. این شیرها در صنایع متنوعی مثل پالایشگاهها، صنایع شیمیایی و دارویی، غذایی، کاغذسازی و نیروگاهها به کار میروند و وظایف اصلی زیر را انجام میدهند: کنترل، متوقف کردن و هدایت جریان مایع؛ تنظیم و کاهش سرعت جریان؛ جلوگیری از جریان معکوس؛ و تنظیم و کاهش فشار. شیر کنترل، عنصر کلیدی اتوماسیون است که کارایی را افزایش داده و هزینه های عملیاتی را کاهش می دهد. اهمیت آن زمانی آشکار می شود که صدها لوپ کنترلی در یک فرآیند صنعتی وجود دارد که کیفیت سیستم را بهبود می بخشد و ابزار دقیق تر را امکان پذیر می کند.
شیرهای کنترل، کاربردهای متنوعی دارند؛ چرا که برای اهداف مختلفی به کار می روند و بخش جدایی ناپذیری از سیستم های کنترل صنعتی هستند. این شیرها به طور مؤثری سرعت جریان سیالات – اعم از مواد شیمیایی، گازها یا بخار – را کنترل می کنند، که بر اساس سیگنال های دریافتی، اندازه جریان سیال را تغییر می دهند. کنترل سرعت، کنترل ویژگی های فرایندی مانند فشار یا دما را امکان پذیر می کند.
