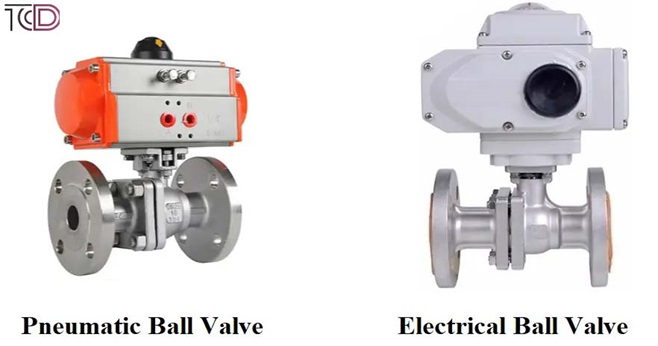

شیرهای توپی را می توان همراه با با یک اکچویتور پنوماتیک (شیر های توپی پنوماتیک) یا یک اکچویتور برقی (شیر های توپی برقی) جهت اتوماسیون و / یا برای کنترل از راه دور ترکیب نمود. بسته به کاربرد، اتوماسیون با اکچویتور پنوماتیک در مقابل یک اکچویتور برقی ممکن است سودمند تر باشد و بالعکس. شیرهای پنوماتیک به عنوان شیرهای کنترل جهت نیز شناخته می شوند. وظیفه اصلی شیر پنوماتیک تغییر جریان هوا است. این شیرها قابلیت حفظ فشار را دارند. دامنه شیرهای پنوماتیکی زیاد است و دسته بندی های زیادی از شیرهای پنوماتیکی وجود دارد. شیرهای پنوماتیکی بر اساس سبک، نوع، اصل ساخت، نوع عملکرد، عملکرد، اندازه و کاربری طبقه بندی می شوند. یک شیر پنوماتیک میتواند سادهترین عملکرد را برای روشن و خاموش کردن یک مسیر جریان برای کنترل متناسب فشار و جریان انجام دهد. شیرهای مورد استفاده در پنوماتیک عمدتاً دارای یک عملکرد کنترلی هستند که می توان از آن به عنوان عملکرد شیر یا کنترل کمیت در هر فرآیند یاد کرد.
پنوماتیک چیست؟
پنوماتیک را می توان به عنوان استفاده از هوا تحت فشار برای حرکات مکانیکی خاص توصیف کرد. پنوماتیک در شیرهای کنترلی نیز کاربرد دارد و در صنایع مختلف کاربرد فراوانی دارد. همچنین کاربردهای دیگری مانند دندانپزشکی، ساخت و ساز و معدن دارد. سوخت برای نیروی پنوماتیک هوا است. شیرهای کنترل پنوماتیک می توانند با کمک محرک ها و موقعیت دهنده ها به همراه کنترل کننده ها فشار را به صورت کنترل شده کاهش دهند. کنترل کننده ها می توانند نوسانات فشار را حس کرده و سیگنال تامین هوا را در موقعیت دستگاه پنوماتیک تنظیم کنند. یک پوزیشنر پنوماتیکی هوا را به دیافراگم می رساند که دریچه را باز می کند. فنرها به عنوان نیروی مقاومتی استفاده میشوند که باعث میشود در هنگام از بین رفتن یا کاهش فشار هوای اعمال شده به دیافراگم، دریچهها بسته شوند. شیرهای کنترل پنوماتیک به طور گسترده در بسیاری از صنایع کاربرد دارند.
انواع شیر پنوماتیک
- شیر پنوماتیک کنترل جهت: از این نوع شیر پنوماتیک برای باز و بسته کردن مسیر جریان و کنترل مسیر خروجی استفاده می شود. شیرهای کنترل جهت به دو نوع تقسیم می شوند: شیرهای قطع و وصل جریان و یکسو کننده جریان. هر شیر کنترل جهت دار دارای سه قسمت ورودی، پردارنده و کنترل کننده است.
- شیر پنوماتیک کنترل کننده جریان: این شیر ها با ایجاد گلوگاه در جهت حرکت باد، عبور هوا را محدود یا افزایش داده و در نتیجه جریان را کنترل می کنند. این شیر ها در چهار نوع تحریک دستی، تحریک مکانیکی، تحریک پنوماتیکی و تحریک سلونوئیدی موجود هستند.
- شیرهای پنوماتیک کنترل فشار: این شیرها فشار مخزن را کنترل می کنند. این شیر به کمک یک فنر و تنظیم کننده فنر عمل میکند. با افزایشش فنر فنر پایین می رود و در صورت کاهش فشار فنر بالا می رود.
انواع شیر توپی
یک شیر سوپاپ یا شیر توپی پنوماتیک بر اساس یک توپ ساخته می شود. هنگامی که سوراخ توپ با جریان هم تراز شود، شیر باز می شود. هنگام چرخش توپ، بسته خواهد شد. این شیرهای پنوماتیک در بسیاری از چرخهها مستحکم و قابل اطمینان هستند. شیرهای توپی دو حالت مختلف دارد:
شیر باز
همچنین هنگامی که نشانگر موقعیت سوپاپ نشان می دهد که شیر باز است، سوراخ توپی شیر در امتداد مسیر خط لوله قرار می گیرد. در این حالت جریان می تواند از آن عبور کند.
شیر بسته
در موردی که توپی سوپاپ 90 درجه بچرخد (یک چهارم چرخش)، کانال آن توسط جهت جریان احاطه شده است، بنابراین جریان نمی تواند از آن عبور کند. نشانگر موقعیت شیر, بسته بودن آن را نشان میدهد که به معنی بسته بودن شیر است.
کاربرد شیرهای توپی پنوماتیکی
- سیستم های آب و فاضلاب
- کشتی ها
- صنایع شیمیایی
- صنایع اطفا حریق
- صنایع خودروساز
- صنایع پلاستیک
- صنایع نساجی
- صنایع فلزی
- صنایع دارویی
مزایای شیر توپی پنوماتیک
– این نوع شیرآلات به دلیل طراحی ساده، نگهداری آسان و هزینه کمتری نسبت به سایر شیرآلات صنعتی دارند.
– بسیار سبکتر از شیرآلات صنعتی مشابه است و نصب آن ساده است.
– هنگامی که شیر کاملا باز است، جریان سیال یکنواخت و با بسته شدن آن، جریان سیال به طور کامل متوقف می شود.
– شیر توپی افت فشار تقریباً صفر خواهد داشت.
– با این نوع شیرها نیازی به سیستم روان کاری نیست.
انواع شیر توپی پنوماتیک کدامند؟
- شیرهای توپی پنوماتيكي 2 طرفه
- ریچههای توپی پنوماتیک 3 طرفه
