لول گیج (Level Gauge) یکی از متداول ترین روش های اندازه گیری سطوح است. اگر با ابزار دقیق و سطح سنج کار کرده اید، احتمالاً سطح سنج های SiteGlass را در پروژه ها مشاهده کرده اید. کنترل و اندازه گیری سطح شامل انواع فن آوری برای اندازه گیری سطح مایعات و جامدات است. و باز خورد کنترلی را در مورد سطوح سیال در مخازن , تانک ها , سیلو ها و… فراهم می کند. تصمیم گیری در مورد اولین انتخاب به الزامات عملکرد واقعی فرآیند، از جمله استانداردسازی، کنترل، پر کردن و تخلیه بستگی دارد. و همچنین این دستگاه ها دارای مکانیزم هایی برای جلوگیری از عواقب خطرناک در صورت خرابی کنترل تراز می باشند که از جمله آنها می توان به دستگاه در زمینه کنترل تراز مایعات مایع، لول گیج اشاره کرد.
تعریف لول گیج
لول گیج یکی از رایج ترین روش های اندازه گیری، کنترل و نمایش سطح مایعات است. از این بازار برای مشاهده میزان دقیق سطح مایع در مخازن و تجهیزات مانند دیگ بخار یا آب گرم استفاده می شود. برای اندازه گیری سطح مایعات از لول گیج استفاده می شود. از این سازه در مخازنی استفاده می شود که دیده نمی شود و میزان مایع آن قابل مشاهده نیست. اما در مخازن شیشه ای می توان سیال را مشاهده کرد. اما همه مخازن قابل مشاهده نیستند، برخی از مخازن بسیار بلند و غیر قابل دسترس هستند. از لول گیج در صنایعی مانند نفت و گاز و پرتوشیمی، نیروگاه ها، مواد غذایی و نوشیدنی، صنایع بهداشتی، آب و فاضلاب، تاسیسات و تهویه مطبوع، مصارف خانگی و … استفاده می شود. به طور کلی، هر جا که مخزن یا دیگ بخار یا تجهیزات حاوی سیال مایع وجود دارد، یک لول گیج لازم است.
دلایل گستردگی استفاده از لول گیجها چیست؟
- ساختار ساده و داشتن عملکرد دقیق
- خطای اندازهگیری صفر
- قابل استفاده در سیالات چند فازی
- عمر طولانی و بهترین قیمت
- می توان از آن در شرایط دما و فشار بالا استفاده کرد.
- و….
بررسی لول گیج های مغناطیسی
جدیدترین نوع لول گیج در صنعت جهانی لول گیج های مغناطیسی هستند که شیشه به طور کامل از آنها حذف شده و دستگاه با القای مغناطیسی کار می کند. عملیات بسیار ساده است، شناور نوعی آهنربا در داخل محفظه لوله ای است. محفظه به منبع یا ظرف مورد نیاز راه دارد و مایع برابر با منبع در لوله اندازه گیری است. در قسمت بیرونی این لوله نمادهایی با رنگ های مختلف در دو طرف وجود دارد که خاصیت مغناطیسی دارند. همانطور که شناور داخل لوله گیج مغناطیسی در امتداد سطح مایع حرکت می کند، از مقابل این صفحات مغناطیسی می گذرد و می دانیم که مانند آهنرباها جذب می شوند و قطب های مخالف دفع می کنند. پس آهنربای شناور بر روی پلاکها تاثیر میگذارد و آنها را می چرخاند تا سمت دیگر پلاک که رنگی متفاوت دارد نمایان شود و به این صورت ما سطح مایع را در محلی که قرار دارد به سادگی از بیرون خواهیم دید. خوبی این تیپ لول گیج ها در این است که میتوان روی آنها انواع سوئیچهای مغناطیسی را نیز نصب کرد تا همزمان با مشاهده سطح سیال، قادر به کنترل آن نیز باشیم.
انواع لول گیج ها کدامند؟

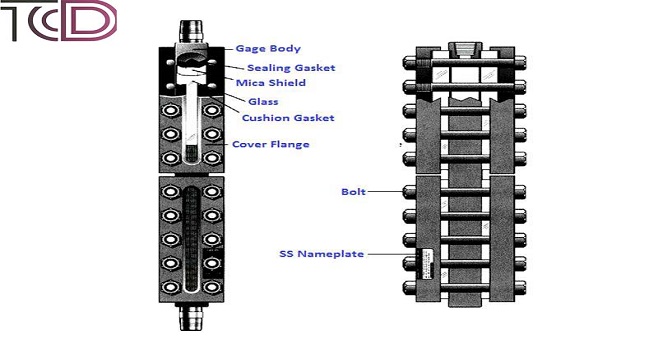

- لول گیج شیشهای
- لول گیج مغناطیسی
- لول گیج عقربه ای
- روش میل سنجش ( Gauging Rod Method )
✅جمع بندی
لول گیج یا گیج سطح، ابزاری است از دسته بندی کلی سطح سنج یا لول متر یا لول سنج که برای نشان دادن سطح سیال درون یک مخزن کاربرد دارد. این محصول میتواند به صورت مغناطیسی، شیشهای و یا با استفاده از میلسنج کار کند. سطح سیال در مخزن با استفاده از یک سطح سنج به طور دقیق و پیوسته نشان داده می شود. لول گیج دستگاهی است که برای اندازه گیری و نمایش سطح مایع در مخازن و تجهیزات مختلف استفاده می شود.
