شیرهای اطمینان به گونهای طراحی میشوند که ورودی و خروجی آنها یا از نظر اندازه برابر باشد و یا خروجی بزرگتر از ورودی باشد. انتخاب نوع شیر اطمینان بستگی به ویژگیهای سیالی دارد که قرار است از طریق آن عبور کند. این شیرها معمولاً از مواد مختلفی همچون چدن، برنج، استنلس استیل و فولاد تولید میشوند. انتخاب متریال مناسب برای شیر اطمینان اهمیت زیادی دارد، زیرا هر نوع مادهای خواص مکانیکی و مقاومت به خوردگی متفاوتی دارد که میتواند بر عملکرد کلی سیستم تأثیر بگذارد. به همین دلیل، برای هر کاربرد خاص، لازم است تا شیر اطمینان به دقت و با توجه به نوع سیال و شرایط کاری انتخاب شود تا ایمنی و کارایی سیستم به حداکثر برسد.
شیر اطمینان چیست؟

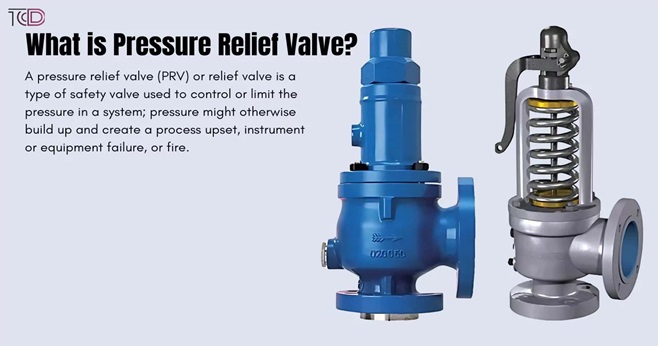

شیر اطمینان، نوعی شیر است که با استفاده از یک فنر بسته میشود و هنگامی که فشار پشت شیر به یک مقدار مشخص برسد، به سرعت عمل کرده و باز میشود. به این فرآیند، اصطلاحاً “POP کردن” شیر میگویند. شیرهای اطمینان عمدتاً در سیستمهای حاوی سیالات قابل تراکم به کار میروند. با دانستن مساحت سطح مجرابند و اندازه نازل، میتوان تعیین کرد که چه مقدار سیال از شیر خارج خواهد شد. در ابتدا، لازم است تا اندازه نازل خروجی که به آن اُرفیس گفته میشود، محاسبه شود. این محاسبه اهمیت ویژهای دارد، زیرا تعیین دقت و کارایی شیر اطمینان را تحت تأثیر قرار میدهد و در نهایت به ایمنی و عملکرد بهینه سیستم کمک میکند.

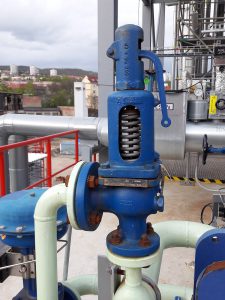

شیرهای اطمینان نقش مهمی در ایمنی سیستمهای صنعتی ایفا میکنند. این شیرها با آزاد کردن مقداری از سیال، به کنترل فشار در خطوط و تجهیزات کمک میکنند. بهویژه در مکانهایی که فشار بالا وجود دارد، این شیرها نصب میشوند تا از بروز خطرات ناشی از افزایش فشار جلوگیری کنند. در سیستمهای تولید بخار، استفاده از شیرهای اطمینان ضروری است تا فشار بویلرها به سطح ایمن محدود شود و از آسیبهای احتمالی به تجهیزات و خطرات ناشی از انفجار پیشگیری شود. بنابراین، این شیرها به عنوان یکی از اجزای کلیدی در تأسیسات صنعتی به شمار میروند و در حفظ ایمنی و کارایی سیستمها بسیار موثرند.
انواع شیر اطمینان کدامند؟
شیر اطمینان در انواع و اقسام مختلفی وجود دارد که در زیر به مهمترین آنها اشاره میکنیم:
- شیر تخلیه گاز
- شیر تخلیه درون چاهی
- شیر تخلیه سطحی
- شیر تخلیه پیلوت دار
- شیر تخلیه هوا
- شیر تخلیه بخار
کاربردهای مختلف شیر اطمینان
از جمله کاربردهای اساسی شیر اطمینان، میتوان به حفاظت از مخازن تحت فشار اشاره کرد. در این راستا، علاوه بر فشار ایجاد شده در شیر، باید به خطراتی نظیر آتشسوزی و انفجار نیز توجه ویژهای داشت. در مواقعی که فشار درون مخزن به میزان قابل توجهی افزایش مییابد، تعادل بین مایع و گازهای موجود در آن به هم میخورد. در نتیجه، انتخاب شیر مناسب که قادر به تخلیه حجم اضافی مایع و گاز باشد، اهمیت زیادی دارد. به همین دلیل، انتخاب صحیح این دستگاه میتواند نقش بسزایی در جلوگیری از بروز حوادث خطرناک ایفا کند. در واقع، یک شیر اطمینان کارآمد نه تنها از بالارفتن فشار جلوگیری میکند، بلکه ایمنی کلی سیستم را نیز تضمین مینماید.
مشاهده کنید: قیمت و خرید شیر اطمینان
بیشک یکی از کاربردهای کلیدی این شیر، پیشگیری از انفجار ناشی از افزایش ناگهانی فشار به دلیل تداخل مایعات و گازها میباشد. این ویژگی به تأمین ایمنی لازم برای موتورخانهها، کارخانهها و سیستمهای مختلف سیالات کمک میکند. علاوه بر این، یکی دیگر از وظایف مهم این شیر، کنترل فشار در بویلرها است که این عمل را از طریق تولید بخار انجام میدهد. به عبارتی، این شیر نه تنها به حفظ تعادل فشار در سیستمها کمک میکند، بلکه ایمنی و کارایی فرآیندهای صنعتی را نیز افزایش میدهد. در نتیجه، وجود این نوع شیرها در صنایع مختلف از اهمیت ویژهای برخوردار است، زیرا به کنترل و مدیریت شرایط بحرانی کمک میکند.
طرز کار شیر اطمینان

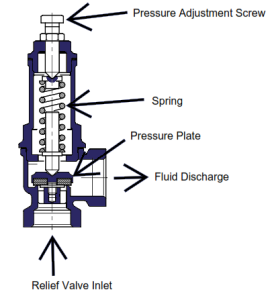

شیوه عملکرد شیر اطمینان به این صورت است که با افزایش فشار سیال، نیرویی به سوپاپ وارد میشود. این نیروی اعمالی به فنر منتقل میگردد. هنگامی که فشار از حد نرمال تجاوز کند، فنر فشرده و به سمت بالا حرکت میکند. در نتیجه، سوپاپ جابهجا شده و سیال از مجرای ایجاد شده در کنار سوپاپ به بیرون تخلیه میشود. برای اطمینان از عملکرد صحیح این شیرها، تنظیم دقیق آنها در محدوده فشار تخلیه ضروری است. در این راستا، مؤلفهها و متغیرهای مختلفی مانند Over Pressure (فشار تخلیه)، Blow Pressure (حداقل فشار برای بسته شدن مجدد شیر اطمینان) و همچنین فشارهای عادی و بحرانی تعریف شدهاند. این متغیرها به ما کمک میکنند تا عملکرد شیر اطمینان را به طور مؤثر و ایمن زیر نظر داشته باشیم و از مشکلات احتمالی جلوگیری کنیم. تنظیم دقیق این عوامل میتواند به افزایش کارایی و ایمنی سیستمهای صنعتی بینجامد.
حدود عملکرد شیر اطمینان به فشار تخلیه و حداقل فشار لازم برای بسته شدن مجدد آن مربوط میشود. این شیرها به گونهای طراحی شدهاند که در صورت افزایش فشار سیستم فراتر از فشار عادی، عمل تخلیه را انجام دهند و پس از کاهش فشار به زیر مقدار مشخص، مجدداً بسته میشوند. در تمامی انواع شیر اطمینان قابل تنظیم، توجه به این مؤلفهها و همچنین مراحل آزمایش فشار برای تنظیم دقیق عملکرد آنها در شرایط بحرانی ضروری است. این فرآیند اطمینان حاصل میکند که شیرها در مواقع ضروری به درستی عمل کرده و از آسیب به سیستم جلوگیری میکنند. به همین دلیل، دقت در تنظیم و تست این شیرها از اهمیت ویژهای برخوردار است.
