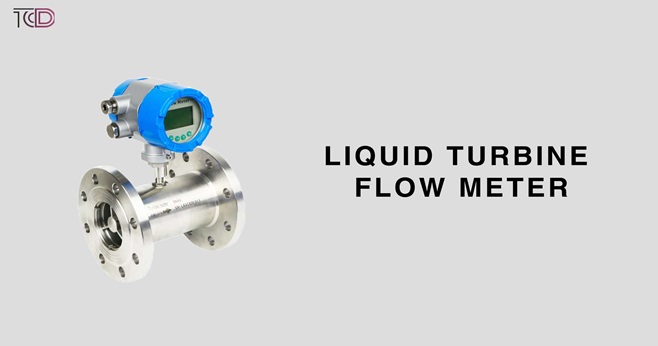

فلومتر توربینی، که به آن دبی سنج توربینی هم گفته میشود، نوعی دستگاه است که به کمک یک مکانیزم کاملاً مکانیکی، جریان سیالات شامل مایعات و گازها را اندازهگیری میکند. این فلومتر با چرخیدن پرههای توربین درون خود، قادر به سنجش و نمایش دقت جریان است. عملکرد این دستگاه به گونهای است که وقتی سیال از آن عبور میکند، پرهها به چرخش درمیآیند و این چرخش میتواند مقدار جریان را به راحتی مشخص کند. این نوع دبی سنج معمولاً در صنایع مختلف به کار میرود و به دلیل دقت بالا و سادگی در استفاده، محبوبیت زیادی دارد. با توجه به طراحی مکانیکی آن، فلومتر توربینی میتواند در شرایط مختلف عملیاتی به خوبی عمل کند و برای اندازهگیری جریان در سیستمهای گوناگون بسیار کارآمد است.
فلومترهای توربینی به گونهای طراحی شدهاند که در آنها تیغههای روتور یا پرهها به دلیل جریان سیال، حول محور ثابتی میچرخند. وقتی سیال از میان این پرهها عبور میکند، نیرویی به آنها وارد میشود و این باعث چرخش روتور میگردد. در بالای این روتور، یک سنسور الکتریکی به نام پیکاپ وجود دارد که شامل یک سیمپیچ الکترومغناطیسی است. هر بار که یکی از تیغههای روتور از این سنسور عبور کند، یک پالس ولتاژ تولید میشود. این پالسها نمایانگر سرعت جریان سیال هستند و با شمارش آنها میتوانیم به مقدار کل جریان عبوری پی ببریم. بنابراین، این سیستم به ما کمک میکند تا به طور دقیق میزان جریان را اندازهگیری کنیم و اطلاعات مفیدی درباره عملکرد سیستمهای مختلف به دست آوریم.
فلومتر توربینی (Turbine Flow Meter) چیست؟
فلومتر توربینی که توسط رینهارد ولتمن طراحی شده، یک ابزار فوقالعاده برای اندازهگیری دبی مایعات و گازهاست که دقت و اعتماد بالایی دارد. این دستگاه شامل یک لوله جریان است که در دو سر آن اتصالاتی برای ورود و خروج مایع یا گاز وجود دارد. درون این لوله، یک روتور چرخشی با تیغههای مغناطیسی قرار دارد که به راحتی میچرخد. روتور از طریق یک شافت به جریان متصل میشود و بر روی تکیهگاههای داخلی نصب شده است. این ساختار به فلومتر این امکان را میدهد که به طور دقیق میزان دبی را اندازهگیری کند و به همین دلیل در صنایع مختلف بسیار مورد استفاده قرار میگیرد. فناوری این دستگاه به گونهای است که نه تنها کارایی بالایی دارد، بلکه نگهداری و استفاده از آن هم ساده و آسان است.
استفاده از سنسور بر پایه اصل مغناطیسی
فلومترهای توربینی ابزارهای بسیار مفیدی هستند که برای اندازهگیری میزان جریان یا سرعت سیالات به کار میروند. این دستگاهها شامل پرههای دواری هستند که وقتی سیال از میان آنها حرکت میکند، چرخش پیدا میکنند. در واقع، در این سیستم، پروانهای وجود دارد که جریان سیال را ایجاد نمیکند، بلکه بهواسطه حرکت سیال میچرخد. سرعت چرخش این توربین با سرعت میانگین جریان سیال رابطه مستقیم دارد. برای انتقال اطلاعات مربوط به این سرعت چرخشی، از روشهای مختلفی استفاده میشود. یکی از این روشها، استفاده از سنسورهای مغناطیسی است. در اینجا، با کمک پیک آپهای مغناطیسی یا سوئیچهای پروکسیمیتی القایی، میتوان چرخش پرههای توربین را شناسایی کرد. نرخ پالسهایی که این سنسورها تولید میکنند، بهطور مستقیم با میزان دبی سیال مرتبط است و این نکته به ما کمک میکند تا بهراحتی میزان جریان را اندازهگیری کنیم. در حقیقت، این تکنولوژی به ما امکان میدهد تا اطلاعات دقیقی از وضعیت جریان سیالات در سیستمهای مختلف بهدست آوریم.
فاکتور K (یا ضریب K)
فلومترهای توربینی ابزارهای بسیار مفیدی هستند که برای اندازهگیری دبی یا سرعت جریان سیالات به کار میروند. این دستگاهها دارای پرههای دوار و چرخانی هستند که به واسطه نیرویی که سیال به آنها وارد میکند، به چرخش درمیآیند. در واقع، پروانهای که در این سیستم وجود دارد، باعث ایجاد جریان سیال میشود و به آن توربین میگویند، چون خود به تنهایی جریان را ایجاد نمیکند، بلکه تنها به وسیله سیال جاری میچرخد.
سرعت چرخش این توربین با سرعت متوسط سیال مرتبط است و برای انتقال اطلاعات مربوط به این چرخش، روشهای مختلفی وجود دارد. یکی از این روشها، استفاده از فاکتور K یا ضریب K است که تعداد پالسهای تولید شده در واحد حجم سیال را نشان میدهد. این فاکتور به نوع و اندازه فلومتر و ابزار دقیق بستگی دارد.
برای تعیین فاکتور K، میتوانیم با اندازهگیری و ثبت تعداد پالسها در یک حجم مشخص از سیال، به این عدد دست یابیم. البته باید توجه داشت که به دلیل خطاهای مجاز در صنعت و وجود تلرانسها، مقدار واقعی فاکتور K ممکن است در مدلهای مشابه فلومترها تفاوتهایی داشته باشد. بنابراین، در انتخاب و استفاده از فلومترهای توربینی، آگاهی از این نکات بسیار حائز اهمیت است.
بیشتر بخوانید: قیمت و خرید انواع فلومتر صنعتی | راهنمای کامل
فرکانس فلومتر توربینی
کالیبراسیون فلومتر توربینی به معنای تنظیم و بررسی دقت این دستگاه است تا عملکرد آن به بهترین شکل ممکن باشد. در این فرایند، دبی سنج توربینی تحت شرایط آزمایشگاهی با استفاده از آب تست میشود. اگر این فلومتر در محیطهایی با ویسکوزیته بالا مانند ۲ تا ۳۰۰ سانتیاستوک کار کند، برای کالیبراسیون بهتر است از سیالی با ویژگیهای مشابه محیط کاربری استفاده شود. وقتی که دبی سنج در فرکانسهای بالا کار میکند، تمامی بخشهای سیال با توربین در تماس قرار میگیرد و این باعث میشود که پالسهای بیشتری به حسگر منتقل شود. در این حالت، دبی سنج توربینی با سرعت بیشتری حرکت کرده و پالسهای بیشتری تولید میکند که نشاندهنده دقت و کارایی بالای آن است. بنابراین، کالیبراسیون دقیق در شرایط مشابه به کاربری نهایی، از اهمیت ویژهای برخوردار است تا بتوان به نتایج قابل اعتماد دست یافت.
در نهایت، برای هر هدف و شرایط خاص، باید یک ضریب k تعیین کرد که مناسب آن محیط باشد. بعضی از تولیدکنندگان، نمودارهای ویسکوزیته را به ابزارهای کالیبراسیون اضافه میکنند. این نمودارها به کاربران کمک میکند تا به راحتی ضریب k مربوط به مواد مختلف را پیدا کنند. وقتی که فرکانس بالا باشد، تمام بخشهای سیال با توربین در ارتباط هستند و این باعث میشود که پالسهای بیشتری به حسگر منتقل شود. در این شرایط، دبیسنج توربینی با سرعت بیشتری کار میکند و پالسهای بیشتری تولید میکند. این موضوع به دقت اندازهگیری و عملکرد بهتر سیستم کمک میکند و باعث میشود که نتایج بهتری در کنترل و مدیریت جریان سیال به دست آید.
کالیبراسیون فلومترهای توربینی به این معناست که ما باید تنظیمات داخلی دستگاه را به گونهای انجام دهیم که خروجی آن با واقعیت جریان سیال تطابق داشته باشد. این کار معمولاً در آزمایشگاههای مخصوص با استفاده از ابزارهای دقیق انجام میشود. اگر به طور مرتب و درست این کالیبراسیون صورت بگیرد، دقت و اعتمادپذیری فلومتر در اندازهگیری جریان بالاتر میرود.
